Linea di verniciatura a polvere elettrostatica personalizzata per armadi elettrici in ferro con sollevatore

Panoramica

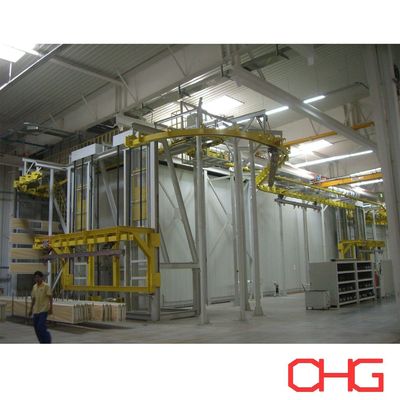

Questa linea di verniciatura a polvere completamente personalizzata è progettata appositamente per la finitura superficiale di armadi elettrici in ferro. Il sistema combina l'applicazione automatica e manuale della polvere, garantendo una copertura completa e uniforme su geometrie complesse. La linea di produzione integra una cabina di spruzzatura in PP (polipropilene) per una resistenza superiore alla corrosione e la sicurezza ambientale, insieme a un paranco a catena sospeso e un sistema di sollevamento per una movimentazione fluida ed ergonomica dei pezzi.

Flusso di lavoro della linea di produzione

1. Arresto gancio e carico elevatore

I pezzi vengono caricati manualmente sul trasportatore utilizzando un sistema assistito da elevatore. I ganci si fermano alla stazione designata, consentendo operazioni di aggancio sicure ed efficienti.

2. Trattamento superficiale pre-spruzzatura

I pezzi passano passo dopo passo attraverso ogni fase di pretrattamento: lavaggio, risciacquo e condizionamento della superficie, fermandosi ad ogni stazione per una pulizia completa e uniforme. Ciò garantisce un'eccellente adesione del rivestimento.

3. Sezione di asciugatura dell'umidità

Dopo il pretrattamento, i pezzi entrano in un'area di asciugatura dove l'umidità residua viene completamente evaporata, garantendo superfici asciutte e prive di contaminanti prima dell'applicazione della polvere.

4. Cabina di spruzzatura automatica

Ad una velocità controllata di 1,5 metri al minuto, i pezzi viaggiano continuamente attraverso la cabina di spruzzatura automatica. Più pistole a spruzzo elettrostatiche applicano il rivestimento in polvere in modo uniforme su tutte le superfici. Sono disponibili stazioni di ritocco manuali aggiuntive per garantire una copertura perfetta in aree complesse o incassate.

5. Cabina di spruzzatura manuale

I pezzi si fermano brevemente in una cabina di spruzzatura manuale per un rivestimento manuale dettagliato. Gli operatori possono applicare con precisione la polvere per garantire uno spessore uniforme e una qualità di finitura impeccabile.

6. Sezione di polimerizzazione della polvere

I pezzi rivestiti vengono accumulati e trasferiti nel forno di polimerizzazione, dove il calore controllato assicura la completa fusione e reticolazione della polvere, formando uno strato di rivestimento durevole e ad alte prestazioni.

7. Zona di raffreddamento naturale

Dopo la polimerizzazione, le parti si spostano in una sezione di raffreddamento naturale, consentendo al rivestimento di stabilizzarsi e indurirsi gradualmente senza stress termico, preservando l'integrità meccanica ed estetica del rivestimento.

8. Scarico elevatore e raccolta prodotti

L'elevatore scende di nuovo per assistere nello scarico manuale dei prodotti finiti. Gli armadi di controllo rivestiti vengono quindi preparati per l'ispezione, l'assemblaggio o l'imballaggio.

Vantaggi del sistema

• Automazione integrata: combina la spruzzatura automatica continua con il rivestimento di precisione manuale.

• Cabina resistente alla corrosione: la cabina di spruzzatura in PP garantisce una lunga durata e una facile manutenzione.

• Movimentazione ergonomica dei materiali: il sistema di sollevamento e paranco a catena riduce l'intensità del lavoro manuale.

• Qualità costante: il flusso di processo controllato garantisce un rivestimento uniforme e risultati di polimerizzazione ottimali.

• Design flessibile: può essere adattato a diverse dimensioni di armadi, tipi di rivestimento e capacità di produzione.
