Linea di rivestimento in polvere progettata per armadi di controllo elettrici in ferro, spruzzo automatico e rivestimento manuale per finiture dettagliate

Linea automatica di verniciatura a polvere per armadi elettrici in ferro

Progettato per la produzione di armadi elettrici

Questa linea automatica di verniciatura a polvere è progettata per la finitura superficiale di quadri elettrici in ferro, pannelli di recinzione e gruppi di lamiera fabbricata. Progettato per fornire una qualità di rivestimento costante e prestazioni di produzione affidabili, il sistema combina l'applicazione automatizzata della polvere con stazioni di ritocco manuali per garantire la copertura completa di strutture complesse di armadi.

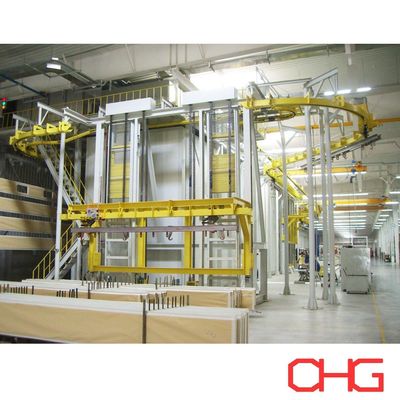

La linea di produzione utilizza un sistema di trasporto aereo sospeso per la movimentazione continua dei materiali, rendendola adatta sia alla produzione di massa che alla produzione flessibile.

Sistema integrato di verniciatura a polvere

La linea incorpora più fasi di lavorazione in un flusso di lavoro di produzione continuo, tra cui:

• Caricamento manuale

• Pretrattamento a spruzzo

• Essiccazione

• Verniciatura automatica a polvere

• Ritocco manuale

• Indurimento in polvere

• Raffreddamento

• Scarico manuale

Ogni processo è attentamente coordinato per massimizzare l'efficienza produttiva mantenendo una qualità di rivestimento stabile.

Flusso di lavoro di produzione

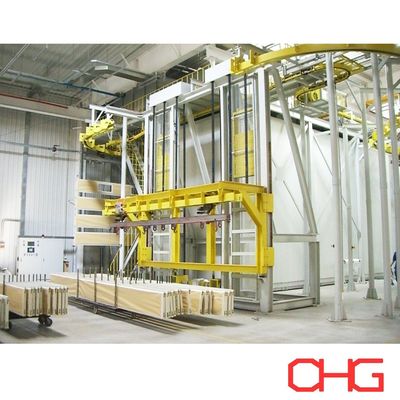

I pezzi vengono caricati sul trasportatore aereo con caricamento manuale assistito da ascensore. Durante il pretrattamento, il trasportatore scorre attraverso ciascuna stazione di spruzzatura, consentendo di completare individualmente la pulizia e il trattamento chimico.

Dopo la rimozione dell'umidità, gli armadi entrano nella cabina automatica di verniciatura a polvere, dove i pezzi viaggiano continuamente a una velocità di circa 1,5 m/min. Le pistole a spruzzo automatiche forniscono una copertura di rivestimento uniforme, mentre gli operatori manuali eseguono un'ulteriore spruzzatura su angoli, aree incassate e altre sezioni difficili da rivestire.

I pezzi rivestiti passano quindi attraverso il forno di polimerizzazione, seguito da un raffreddamento naturale prima di raggiungere la stazione di scarico, dove viene completato lo scarico manuale assistito da ascensore.

Caratteristiche dell'attrezzatura

• Cabina di verniciatura a polvere PP:La cabina di verniciatura è realizzata in polipropilene (PP) di alta qualità, che offre un'eccellente resistenza alla corrosione, durabilità chimica e facile manutenzione per il funzionamento industriale a lungo termine.
• Applicazione automatica e manuale della polvere

La combinazione tra spruzzatura elettrostatica automatica e ritocco manuale garantisce:

• • Spessore del rivestimento uniforme

  • Ottima copertura dei bordi

  • Rivestimento completo di strutture di armadi complessi

  • Aspetto superficiale migliorato

  • Ridotto spreco di polvere

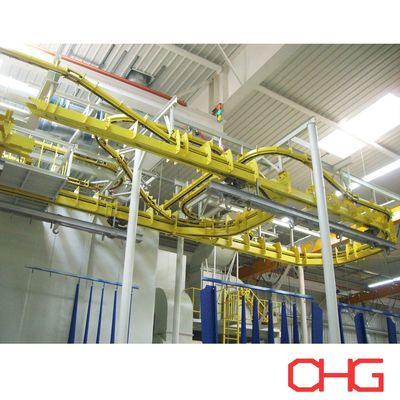

  • Sistema di trasporto sospeso

Il trasportatore aereo fornisce un trasporto affidabile durante tutto il processo di produzione, ottimizzando allo stesso tempo lo spazio della fabbrica. Il suo funzionamento stabile supporta la produzione continua e semplifica la movimentazione dei pezzi.

Processo di rivestimento a polvere

1. Preparazione della superficie:Prima del rivestimento, i componenti del mobile vengono puliti accuratamente per rimuovere olio, polvere, residui di saldatura e altri contaminanti, creando una superficie ideale per l'adesione della polvere.
2. Pretrattamento chimico:Il pretrattamento può includere sgrassaggio, fosfatazione o altri processi di rivestimento di conversione per migliorare la resistenza alla corrosione e rafforzare il legame tra il substrato e il rivestimento in polvere.
3. Essiccazione:Dopo il pretrattamento, i pezzi vengono asciugati completamente per eliminare l'umidità residua prima di entrare nella cabina di verniciatura a polvere.
4. Applicazione della polvere elettrostatica:La polvere caricata elettrostaticamente viene applicata uniformemente sulle superfici dell'armadio collegate a terra utilizzando pistole a spruzzo automatiche, mentre la spruzzatura manuale garantisce una copertura completa di bordi, angoli e aree incassate.
5. Indurimento della polvere:I componenti rivestiti entrano in un forno di polimerizzazione dove la polvere si scioglie, scorre e si reticola chimicamente formando un rivestimento protettivo liscio, resistente agli urti e durevole.
6. Raffreddamento:Il raffreddamento controllato stabilizza il rivestimento indurito prima che i pezzi procedano allo scarico.
7. Ispezione finale:Gli armadi finiti vengono ispezionati per verificare lo spessore del rivestimento, l'aspetto della superficie, l'adesione e la qualità complessiva del rivestimento per garantire che soddisfino le specifiche del cliente.

Soluzioni ingegneristiche personalizzate

Ogni linea di verniciatura a polvere è progettata su misura in base alle dimensioni del mobile, alla capacità produttiva, ai requisiti di rivestimento e al layout della fabbrica. Possiamo personalizzare il sistema di pretrattamento, la configurazione del trasportatore, l'attrezzatura per il recupero delle polveri, il forno di polimerizzazione e il livello di automazione per fornire una soluzione completa che massimizza la produttività e le prestazioni del rivestimento.

Contattaci oggi per una proposta tecnica personalizzata e una soluzione di verniciatura a polvere chiavi in ​​mano per la produzione di quadri elettrici.
