Linea di rivestimento in polvere automatica che offre un'efficienza di produzione stabile e soluzioni di rivestimento adattabili per componenti metallici

Linea automatica di verniciatura a polvere per vari componenti metallici

Sistema di verniciatura a polvere flessibile con alimentazione e trasportatore libero

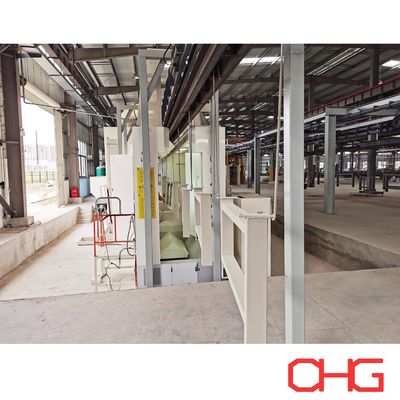

Questa linea di produzione automatica di verniciatura a polvere è progettata per componenti metallici industriali con diverse dimensioni, pesi, forme e caratteristiche strutturali. Combinando la spruzzatura automatica della polvere elettrostatica, il ritocco manuale e un trasportatore aereo Power and Free, il sistema fornisce una soluzione di rivestimento efficiente e adattabile per un'ampia gamma di prodotti metallici.

La cabina di verniciatura a polvere è realizzata in materiale durevole PP (polipropilene), che offre un'eccellente resistenza chimica e alla corrosione per un funzionamento affidabile a lungo termine.

Il caricamento e lo scaricamento manuale forniscono ulteriore flessibilità durante la gestione di diverse geometrie di pezzi, mentre le sezioni di trasporto e spruzzatura automatizzate aiutano a mantenere un'efficienza produttiva stabile e una qualità di rivestimento costante.

Spruzzatura automatica con ritocco manuale

Il sistema di applicazione della polvere combina pistole a spruzzo automatiche con rivestimento manuale supplementare.

Le pistole automatiche eseguono l'operazione di spruzzatura principale, fornendo un'applicazione ripetibile della polvere su superfici standard. Le stazioni di ritocco manuale consentono agli operatori di applicare ulteriore polvere in aree che potrebbero essere difficili da raggiungere per le pistole automatiche.

Questa configurazione è particolarmente utile per i prodotti con:

• Geometrie complesse

• Sezioni incassate

• Angoli e bordi

• Strutture saldate

• Superfici irregolari

• Diverse configurazioni di prodotto sulla stessa linea

La combinazione di spruzzatura automatica e manuale fornisce un equilibrio pratico tra efficienza produttiva e flessibilità del rivestimento.

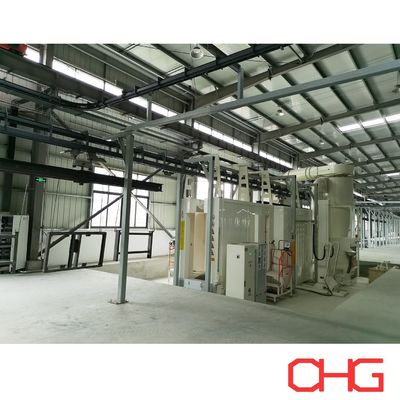

Cabina di verniciatura a polvere PP

La cabina di verniciatura è realizzata in materiale polipropilene (PP) adatto per applicazioni di verniciatura a polvere industriale.

Le caratteristiche chiave includono:

• Buona resistenza chimica

• Costruzione resistente alla corrosione

• Prestazioni durevoli

• Comoda pulizia e manutenzione

• Adattabilità alle diverse dimensioni del pezzo

Le dimensioni della cabina, la disposizione delle pistole automatiche, le posizioni di spruzzatura manuale, il sistema di estrazione e la configurazione di recupero delle polveri possono essere progettate in base alle specifiche esigenze di produzione.

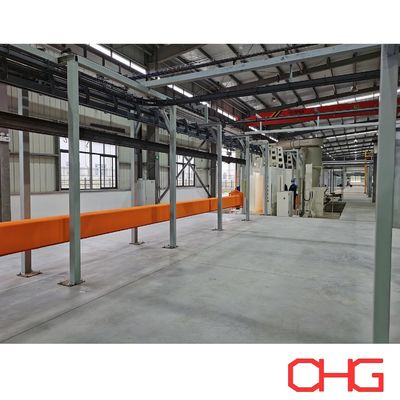

Sistema di trasporto aereo elettrico e gratuito

Un trasportatore Power and Free trasporta i pezzi tra le diverse sezioni della linea di produzione.

Rispetto ad un trasportatore convenzionale a movimento continuo, il sistema Power and Free offre una maggiore flessibilità nel controllo dei singoli trasportatori. A seconda della configurazione della linea, i pezzi possono essere trasportati, arrestati, accumulati o rilasciati in base ai requisiti del processo.

I principali vantaggi includono:

• Movimento flessibile del trasportatore

• Trasporto stabile di diversi pezzi

• Capacità di accumulo

• Utilizzo efficiente dello spazio in officina

• Adattabilità ai diversi tempi di processo

• Programmazione flessibile della produzione

La capacità del trasportatore, la spaziatura dei trasportatori, la velocità, il design dei ganci e il percorso vengono determinati in base al pezzo e alla produzione richiesta.

Carico e scarico manuale

Aree di carico e scarico manuali dedicate consentono agli operatori di posizionare e rimuovere i pezzi in lavorazione in base alla loro geometria individuale.

Questa disposizione è adatta per la produzione che coinvolge più tipi di prodotto perché offre flessibilità senza richiedere un sistema di movimentazione automatica dedicato per ogni configurazione del pezzo.

Le disposizioni di carico e le grucce possono essere personalizzate in base a:

• Dimensioni del prodotto

• Peso del pezzo

• Punti di sospensione

• Orientamento al prodotto

• Copertura del rivestimento richiesta

• Capacità produttiva

Tipico processo di rivestimento a polvere

Una linea di produzione completa di verniciatura a polvere normalmente comprende il trattamento superficiale, l'essiccazione, l'applicazione della polvere, l'indurimento e il raffreddamento prima che i prodotti finiti vengano scaricati.

1. Preparazione della superficie

I pezzi metallici vengono prima puliti per rimuovere i contaminanti che potrebbero interferire con il successivo trattamento e rivestimento.

A seconda del supporto e delle condizioni iniziali della superficie, la preparazione può rimuovere:

• Olio e grasso

• Polvere e sporco

• Residui di lavorazione

• Altri contaminanti superficiali

Un'efficace pulizia della superficie costituisce la base per prestazioni stabili di pretrattamento e rivestimento.

2. Pretrattamento chimico

Dopo la pulizia iniziale, i pezzi vengono sottoposti ad un idoneo processo di pretrattamento chimico.

Il processo esatto dipende dal materiale del substrato e dalla protezione anticorrosione richiesta. Diversi progetti possono utilizzare processi come:

• Sgrassaggio

• Risciacquo

• Fosfatazione

• Trattamento di conversione

• Passivazione

• Risciacquo finale

Il pretrattamento aiuta a migliorare l'adesione del rivestimento e contribuisce alla resistenza alla corrosione dell'intero sistema di rivestimento.

3. Asciugatura dall'umidità

Dopo il pretrattamento, l'umidità residua deve essere rimossa prima dell'applicazione della polvere.

I pezzi passano attraverso una sezione di asciugatura in condizioni controllate per fornire una superficie pulita e asciutta per la spruzzatura elettrostatica.

4. Applicazione della polvere elettrostatica

I pezzi preparati entrano nella cabina di verniciatura a polvere, dove la polvere caricata elettrostaticamente viene applicata su superfici metalliche messe a terra.

Le pistole a spruzzo automatiche forniscono l'applicazione primaria del rivestimento, mentre il ritocco manuale può essere utilizzato per aree complesse o difficili da raggiungere.

Il sistema di spruzzatura è progettato per ottenere:

• Distribuzione uniforme della polvere

• Spessore del rivestimento stabile

• Applicazione efficiente della polvere

• Copertura completa delle superfici richieste

• Qualità di finitura ripetibile

5. Indurimento delle polveri

Dopo la spruzzatura, i pezzi rivestiti vengono trasportati nel forno di polimerizzazione.

In condizioni di polimerizzazione controllate, la polvere si scioglie, scorre e si reticola chimicamente per formare una pellicola di rivestimento continua.

La temperatura di polimerizzazione e il tempo di permanenza sono determinati in base alle specifiche della polvere, al materiale del pezzo, allo spessore e alle prestazioni di rivestimento richieste.

6. Raffreddamento

Dopo aver lasciato il forno di polimerizzazione, i prodotti rivestiti entrano nella fase di raffreddamento.

Un raffreddamento sufficiente stabilizza il rivestimento finito e consente la movimentazione sicura dei pezzi durante l'ispezione e lo scarico.

7. Controllo di qualità finale

I prodotti finiti possono essere ispezionati in base alle specifiche di rivestimento richieste.

Gli elementi di ispezione tipici includono:

• Spessore del rivestimento

• Aspetto superficiale

• Colore e brillantezza

• Adesione

• Uniformità del rivestimento

• Difetti superficiali visibili

I requisiti di ispezione possono essere definiti in base al prodotto e agli standard di qualità del cliente.

Principali vantaggi

Questa linea automatica di verniciatura a polvere fornisce:

• Lavorazione flessibile di diversi componenti metallici

• Spruzzatura automatica per una produzione efficiente

• Ritocco manuale per geometrie complicate

• Robusta cabina di verniciatura in PP

• Potenza flessibile e movimentazione gratuita dei materiali

• Adattabilità a molteplici tipologie di prodotto

• Qualità del rivestimento costante e ripetibile

• Configurazione dell'attrezzatura personalizzata

Linee di produzione personalizzate di verniciatura a polvere

Le nostre linee di verniciatura a polvere non si basano su un'unica configurazione standard. Ogni sistema è progettato in base ai prodotti reali, ai requisiti di produzione e alle condizioni di fabbrica del cliente.

Le informazioni importanti per la progettazione della linea includono:

• Materiale del pezzo

• Dimensioni e peso massimi

• Disegni o fotografie del prodotto

• Capacità oraria o giornaliera richiesta

• Requisiti di pretrattamento

• Specifiche della verniciatura a polvere

• Numero di colori e frequenza di cambio colore

• Dimensioni di fabbrica disponibili

• Energia di riscaldamento preferita

• Livello di automazione richiesto

Sulla base di questi parametri, siamo in grado di sviluppare un flusso di processo, un layout dell'attrezzatura, una configurazione del trasportatore Power e Free, un sistema di spruzzatura, una soluzione di polimerizzazione e un sistema di controllo adeguati.

Contattaci con le informazioni sul prodotto e le esigenze di produzione per una proposta tecnica e un preventivo personalizzati.
