Linea automatica di rivestimento in polvere con sistema di trasporto elettrico e libero per soluzioni flessibili di rivestimento di componenti metallici industriali

Linea di produzione automatica per verniciatura a polvere con trasportatore Power and Free

Soluzione di verniciatura industriale flessibile per vari componenti metallici

Questa linea di produzione automatica per verniciatura a polvere è progettata per componenti metallici con diverse dimensioni, forme e caratteristiche strutturali. Il sistema combina l'applicazione automatica di polvere con la movimentazione flessibile dei materiali per fornire una qualità di verniciatura stabile e una produzione efficiente per una vasta gamma di prodotti industriali.

La cabina di verniciatura a polvere è costruita in resistente materiale PVC, offrendo una buona resistenza chimica e prestazioni affidabili negli ambienti di verniciatura industriale.

Per l'applicazione della polvere, pistole a spruzzo elettrostatiche automatiche sono combinate con stazioni di ritocco manuali. La spruzzatura automatica gestisce l'operazione di verniciatura primaria, mentre la spruzzatura manuale fornisce una copertura aggiuntiva per angoli, aree incassate e geometrie complesse del pezzo.

La linea adotta un sistema di trasporto aereo Power and Free, mentre il carico e lo scarico vengono eseguiti manualmente. Questa configurazione offre un equilibrio pratico tra automazione, flessibilità di produzione e movimentazione efficiente dei pezzi.

Caratteristiche principali

• Adatto per pezzi metallici di varie dimensioni e forme

• Cabina di verniciatura a polvere in PVC

• Applicazione automatica di polvere elettrostatica

• Spruzzatura supplementare manuale di ritocco

• Trasportatore aereo Power and Free

• Carico e scarico manuale

• Disposizione di produzione flessibile

• Ingegneria personalizzata in base ai requisiti del pezzo

Spruzzatura a polvere automatica e manuale

La sezione di spruzzatura combina pistole automatiche con capacità di verniciatura manuale.

La spruzzatura automatica fornisce un'applicazione di polvere ripetibile sulle superfici principali del pezzo, contribuendo a migliorare l'efficienza produttiva e la consistenza della verniciatura.

Per componenti con strutture complicate, gli operatori possono eseguire la spruzzatura manuale di ritocco su aree quali:

• Angoli e bordi

• Sezioni incassate

• Aree saldate

• Superfici irregolari

• Posizioni difficili da raggiungere

Questa configurazione ibrida consente alla linea di produzione di elaborare una gamma più ampia di prodotti mantenendo una qualità di finitura stabile.

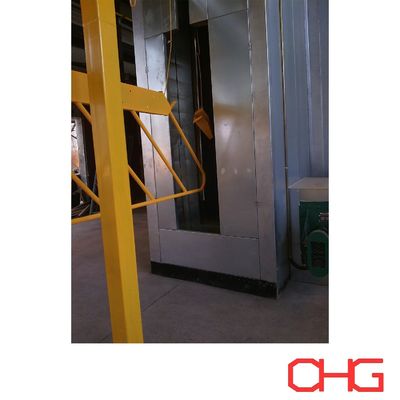

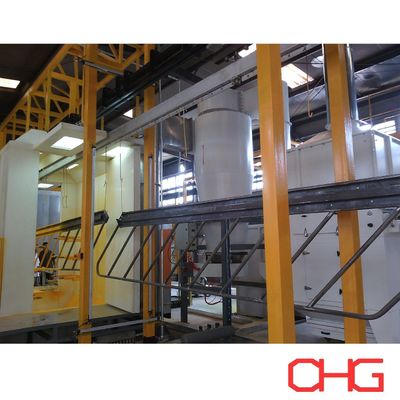

Cabina di verniciatura a polvere in PVC

La cabina di verniciatura a polvere utilizza una struttura in PVC progettata per applicazioni di verniciatura a polvere industriale.

La configurazione della cabina può essere ingegnerizzata in base a:

• Dimensioni massime del pezzo

• Numero di pistole a spruzzo automatiche

• Requisiti di spruzzatura manuale

• Disposizione del trasportatore

• Metodo di recupero della polvere

• Capacità produttiva richiesta

I sistemi di estrazione e recupero lavorano insieme alla cabina per mantenere un ambiente di spruzzatura appropriato e raccogliere la polvere in eccesso.

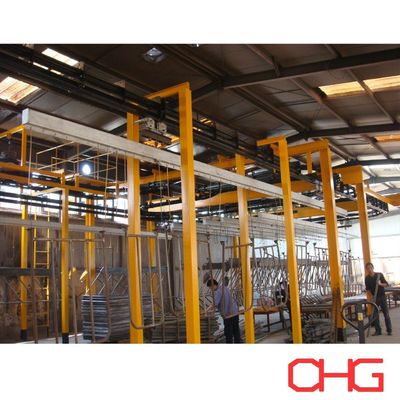

Trasportatore aereo Power and Free

La linea di produzione utilizza un trasportatore Power and Free per trasportare i pezzi attraverso diverse sezioni di processo.

A differenza di un trasportatore convenzionale a movimento continuo, un sistema Power and Free offre maggiore flessibilità nel controllo del movimento dei carrelli e del flusso di produzione.

A seconda della progettazione del processo, i carrelli possono essere:

• Trasportati tra le fasi di produzione

• Fermati in posizioni designate

• Accumulati quando necessario

• Rilasciati in base ai requisiti di processo

Questa flessibilità è particolarmente utile quando diverse sezioni di processo richiedono tempi operativi diversi.

Il percorso del trasportatore, la spaziatura dei carrelli, il design dei ganci, la capacità di carico e la velocità operativa sono personalizzati in base ai pezzi effettivi e ai requisiti di produzione.

Carico e scarico manuale

I pezzi vengono caricati e rimossi manualmente dal sistema di trasporto in stazioni designate.

La movimentazione manuale offre maggiore adattabilità quando la linea di produzione elabora componenti con diverse dimensioni, forme o requisiti di sospensione.

Ganci e fissaggi adatti possono essere progettati in base alla geometria del prodotto per garantire un trasporto stabile e un posizionamento appropriato durante la spruzzatura a polvere e la polimerizzazione.

Flusso di processo di verniciatura a polvere

Una tipica linea di produzione per verniciatura a polvere è composta dalle seguenti fasi principali:

Preparazione della superficie → Pretrattamento → Asciugatura → Spruzzatura a polvere → Polimerizzazione → Raffreddamento → Ispezione di qualità

1. Preparazione della superficie

Prima del pretrattamento chimico e dell'applicazione della polvere, i pezzi metallici devono essere puliti correttamente.

Lo scopo della preparazione della superficie è rimuovere contaminanti quali:

• Olio

• Grasso

• Polvere

• Sporco

• Residui di lavorazione

• Altre contaminazioni superficiali

Un substrato pulito fornisce una base affidabile per i successivi processi di pretrattamento e verniciatura.

2. Pretrattamento

Dopo la pulizia iniziale, i pezzi vengono sottoposti a un adeguato processo di pretrattamento chimico.

Il processo specifico viene selezionato in base al materiale del substrato, alle condizioni della superficie e alle prestazioni di corrosione richieste.

Le fasi tipiche possono includere:

• Sgrassaggio

• Risciacquo con acqua

• Condizionamento della superficie

• Fosfatazione o altro trattamento di conversione

• Risciacquo finale

Un pretrattamento adeguato aiuta a migliorare l'adesione del rivestimento e aumenta la resistenza alla corrosione del sistema di rivestimento finito.

3. Asciugatura

Dopo il pretrattamento, l'umidità residua viene rimossa prima della spruzzatura a polvere.

I pezzi attraversano una sezione di asciugatura dove il riscaldamento controllato fornisce una superficie sufficientemente asciutta per l'applicazione elettrostatica della polvere.

Un'asciugatura adeguata aiuta a prevenire difetti di verniciatura legati all'umidità e contribuisce a una qualità di finitura costante.

4. Applicazione elettrostatica di polvere

I pezzi preparati entrano nella cabina di verniciatura a polvere.

Le particelle di polvere vengono caricate elettrostaticamente dalle pistole a spruzzo e attratte dai pezzi metallici messi a terra, formando uno strato di polvere uniforme sulle superfici richieste.

Le pistole automatiche eseguono l'operazione di spruzzatura principale, mentre il ritocco manuale può essere utilizzato dove è necessaria una copertura aggiuntiva.

Il sistema di spruzzatura combinato fornisce:

• Distribuzione uniforme della polvere

• Spessore di verniciatura stabile

• Applicazione efficiente

• Copertura migliorata di componenti complessi

• Gestione flessibile di diversi prodotti

5. Polimerizzazione della polvere

Dopo l'applicazione della polvere, i pezzi verniciati vengono trasportati nel forno di polimerizzazione.

In condizioni di riscaldamento controllato, la vernice in polvere si fonde, scorre e si reticola chimicamente per formare un film di rivestimento continuo e durevole.

I parametri di polimerizzazione sono determinati in base a fattori quali:

• Specifiche della polvere

• Materiale del pezzo

• Spessore del metallo

• Geometria del prodotto

• Prestazioni di rivestimento richieste

Una polimerizzazione corretta è essenziale per ottenere l'aspetto e le proprietà meccaniche richieste del rivestimento finito.

6. Raffreddamento

Dopo essere usciti dal forno di polimerizzazione, i componenti verniciati entrano nella fase di raffreddamento.

I pezzi vengono raffreddati a sufficienza per stabilizzare il rivestimento e consentire una manipolazione sicura durante l'ispezione e lo scarico.

7. Ispezione di qualità

I componenti finiti vengono ispezionati secondo le specifiche di verniciatura richieste.

Gli elementi di ispezione tipici includono:

• Spessore del rivestimento

• Aspetto superficiale

• Uniformità del rivestimento

• Adesione

• Colore e lucentezza

• Difetti visibili del rivestimento

I prodotti qualificati possono quindi procedere allo scarico, all'assemblaggio, all'imballaggio o ai successivi processi di produzione.

Progettazione personalizzata della linea di verniciatura a polvere

Ogni progetto di verniciatura a polvere ha requisiti diversi. Le nostre linee di produzione sono quindi ingegnerizzate in base ai prodotti effettivi del cliente, alla produzione richiesta, alle specifiche di verniciatura e alle condizioni di fabbrica disponibili.

Informazioni importanti per lo sviluppo di una proposta tecnica includono:

• Materiale del pezzo

• Dimensioni massime del prodotto

• Peso massimo del pezzo

• Capacità produttiva richiesta

• Disegni o fotografie del prodotto

• Requisiti di pretrattamento

• Requisiti di prestazione del rivestimento

• Numero di colori e frequenza dei cambi colore

• Layout della fabbrica e spazio disponibile

• Fonti di energia disponibili

• Livello di automazione richiesto

Sulla base di questi parametri, possiamo sviluppare una soluzione personalizzata che copra il sistema di pretrattamento, il trasportatore Power and Free, la cabina di verniciatura in PVC, le attrezzature per l'applicazione della polvere, il sistema di polimerizzazione e il layout generale della linea di produzione.

Contattateci con le specifiche del vostro prodotto e i requisiti di produzione per una proposta e un preventivo personalizzati per la linea di verniciatura a polvere.
