Linea di pretrattamento completa per la pulizia delle superfici metalliche e il condizionamento chimico prima dell'applicazione del rivestimento in polvere

Sistema automatico di pretrattamento a spruzzo per linee di verniciatura a polvere

Preparazione industriale della superficie metallica prima della verniciatura a polvere

Il sistema di pretrattamento a spruzzo è una parte essenziale di una linea completa di produzione di vernici in polvere. La sua funzione principale è quella di rimuovere olio, sporco, residui di lavorazione e altri contaminanti dai pezzi metallici preparando chimicamente il substrato per la successiva applicazione della polvere.

Durante il funzionamento, i pezzi viaggiano attraverso sezioni di trattamento chiuse dove vengono applicate soluzioni di pulizia, risciacquo e trattamento di conversione attraverso ugelli spruzzatori disposti strategicamente. Un processo di pretrattamento configurato correttamente aiuta a migliorare l'adesione del rivestimento in polvere, la protezione dalla corrosione e la consistenza complessiva della finitura.

La sequenza del processo, i prodotti chimici di trattamento, il numero di fasi, le dimensioni dell'attrezzatura e i parametri operativi possono essere personalizzati in base al materiale del pezzo, alle condizioni della superficie, alla capacità di produzione e alle prestazioni di rivestimento richieste.

Come funziona il sistema di pretrattamento a spruzzo

I pezzi vengono trasportati attraverso una serie di zone di trattamento dal trasportatore della linea di produzione. Le pompe fanno circolare i liquidi di processo necessari dai singoli serbatoi ai tubi di spruzzatura e agli ugelli posizionati attorno ai pezzi.

Ciascuna fase esegue una specifica funzione di pulizia, risciacquo o trattamento chimico prima che i prodotti passino alla sezione successiva.

Un processo tipico può includere:

Sgrassaggio → Risciacquo con acqua → Trattamento di conversione → Risciacquo con acqua → Risciacquo finale → Asciugatura con umidità

È possibile incorporare ulteriori fasi di trattamento ove richiesto dalle specifiche del prodotto o del rivestimento.

Principali fasi di pretrattamento

1. Sgrassaggio e pulizia

Il primo trattamento chimico rimuove la contaminazione accumulata durante la produzione, la lavorazione, lo stoccaggio e la movimentazione.

I contaminanti tipici includono:

• Olio e grasso

• Polvere e sporco

• Fluidi di lavorazione

• Impronte digitali

• Residui di lavorazione

• Altra contaminazione superficiale

La soluzione detergente viene spruzzata sui pezzi attraverso più ugelli per fornire un contatto efficace con le superfici richieste.

Uno sgrassaggio accurato crea un substrato pulito e prepara il pezzo per il successivo trattamento chimico.

2. Risciacquo con acqua

Dopo lo sgrassaggio, i prodotti passano attraverso una o più sezioni di risciacquo.

Le fasi di risciacquo rimuovono i residui di prodotti chimici detergenti e contaminanti dal pezzo prima del successivo processo di trattamento.

Un risciacquo efficace aiuta anche:

• Ridurre il trascinamento chimico

• Limitare la contaminazione tra i serbatoi di processo

• Mantenere condizioni del bagno più stabili

• Migliorare la coerenza complessiva del pretrattamento

È possibile incorporare più fasi di risciacquo o il risciacquo a cascata in base ai requisiti del processo.

3. Condizionamento della superficie

Ove richiesto dal processo chimico selezionato, è possibile incorporare una fase di condizionamento superficiale prima del trattamento di conversione.

Piuttosto che aumentare semplicemente la rugosità superficiale, questa fase viene utilizzata per stabilire una condizione superficiale più adatta e uniforme per il successivo processo di conversione.

I requisiti per il condizionamento della superficie dipendono dal materiale del substrato e dalla chimica del pretrattamento selezionata.

4. Trattamento di conversione

Dopo la pulizia e il risciacquo, la superficie metallica può essere sottoposta ad un idoneo trattamento di conversione per migliorare l'adesione del rivestimento e le prestazioni alla corrosione.

A seconda del substrato e dei requisiti del progetto, le opzioni di trattamento possono includere:

• Fosfatazione del ferro

• Fosfatazione di zinco

• Altri processi di rivestimento di conversione

• Passivazione dove richiesto

L'esatto processo chimico deve essere selezionato in base al materiale del pezzo, alla resistenza alla corrosione richiesta, alle specifiche del rivestimento in polvere e agli standard di qualità applicabili.

5. Risciacquo finale

Dopo il trattamento di conversione, un ulteriore risciacquo rimuove i residui chimici indesiderati prima dell'asciugatura.

La configurazione del risciacquo finale può essere progettata in base al processo chimico selezionato e alla qualità della superficie richiesta.

Se necessario, nelle fasi finali del risciacquo è possibile incorporare anche acqua purificata o deionizzata.

6. Asciugatura con umidità

Prima dell'ingresso nella cabina di verniciatura polveri è necessario eliminare l'acqua residua dai pezzi trattati.

La sezione di asciugatura prevede un riscaldamento controllato per garantire che i prodotti raggiungano la fase di applicazione della polvere con superfici sufficientemente asciutte.

La corretta rimozione dell'umidità aiuta a ridurre i difetti del rivestimento e fornisce condizioni stabili per la spruzzatura di polvere elettrostatica.

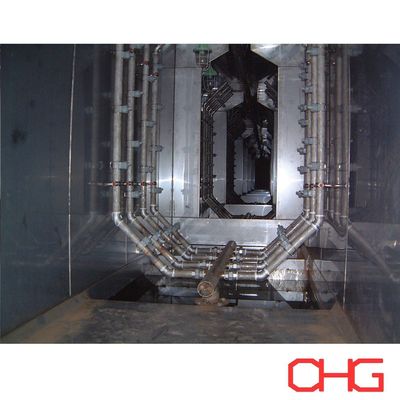

Sistema di circolazione dello spruzzo

Un'efficiente circolazione del liquido è una parte importante dell'attrezzatura di pretrattamento.

Ogni fase del processo può incorporare componenti come:

• Serbatoi di processo

• Pompe di circolazione

• Tubi spruzzatori

• Ugelli spruzzatori

• Filtri

• Apparecchiature di riscaldamento

• Controllo del livello del liquido

• Tubazioni e valvole

La disposizione degli ugelli di spruzzatura è progettata in base alle dimensioni e alla geometria del pezzo in lavorazione per fornire un'efficace copertura del trattamento.

La capacità della pompa, la pressione di spruzzo, la quantità di ugelli e la disposizione dei tubi vengono selezionati in base ai requisiti effettivi del processo anziché utilizzare una configurazione standard fissa.

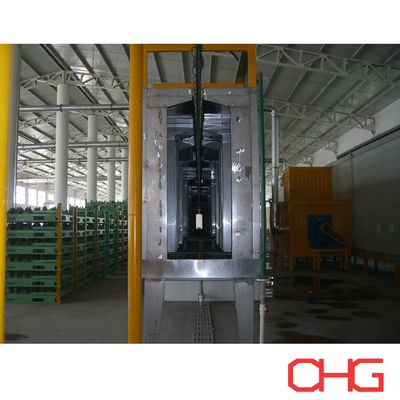

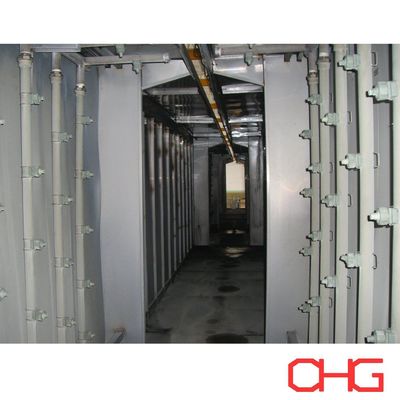

Tunnel di pretrattamento chiuso

Le sezioni di trattamento a spruzzo sono generalmente racchiuse all'interno di un tunnel di pretrattamento per contenere i liquidi di spruzzatura e separare i singoli processi chimici.

Il tunnel e i serbatoi di processo possono essere realizzati con materiali idonei resistenti alla corrosione a seconda dei prodotti chimici utilizzati in ciascuna fase di trattamento.

La progettazione delle apparecchiature può incorporare:

• Porte di accesso

• Aree di ispezione

• Disposizioni di drenaggio

• Contenimento della nebbia

• Accesso per manutenzione

• Separazione tra le zone di trattamento

La lunghezza complessiva del tunnel è determinata dalla velocità del trasportatore, dal tempo di trattamento richiesto, dal numero di fasi del processo e dalle dimensioni del pezzo.

Controllo automatico del processo

Il sistema di pretrattamento può essere integrato con il sistema di controllo PLC e HMI della linea di produzione.

A seconda dei requisiti del progetto, il sistema può controllare o monitorare:

• Temperatura del bagno

• Funzionamento della pompa

• Pressione di spruzzo

• Livello del liquido

• Apparecchiature di riscaldamento

• Funzionamento del trasportatore

• Sequenza del processo

• Stato dell'attrezzatura

• Condizioni di allarme

La concentrazione delle sostanze chimiche può anche essere monitorata o gestita utilizzando strumenti adeguati e sistemi di dosaggio delle sostanze chimiche, ove richiesto.

Il controllo centralizzato aiuta a mantenere condizioni operative ripetibili e semplifica la gestione della produzione.

Principali vantaggi

• Pulizia efficiente della superficie:La circolazione ad alta pressione e gli ugelli spruzzatori opportunamente disposti garantiscono una pulizia e un trattamento chimico efficaci per i componenti metallici trasportati continuamente.
• Qualità costante del pretrattamento:Le condizioni di processo controllate aiutano a mantenere una preparazione della superficie ripetibile prima dell'applicazione della polvere.
• Adesione del rivestimento migliorata:La rimozione della contaminazione e l'applicazione del trattamento di conversione appropriato creano un substrato adatto per la successiva verniciatura a polvere.
• Protezione contro la corrosione migliorata:Un processo di pretrattamento correttamente selezionato può contribuire in modo significativo alla resistenza alla corrosione dell'intero sistema di rivestimento.
• Produzione continua:Il pretrattamento a spruzzo si integra facilmente con le linee di verniciatura a polvere con trasportatore, consentendo ai pezzi di spostarsi continuamente dal trattamento superficiale all'essiccazione e all'applicazione della polvere.
• Configurazione del processo flessibile:Il numero di fasi di trattamento, i processi chimici, le dimensioni del tunnel, il sistema di spruzzatura e il livello di automazione possono essere adattati all'applicazione specifica.

Applicazioni tipiche

I sistemi di pretrattamento a spruzzo possono essere utilizzati per un'ampia varietà di prodotti metallici industriali, tra cui:

• Componenti automobilistici

• Armadi e custodie elettriche

• Mobili in metallo

• Scaffali e scaffalature per lo stoccaggio

• Componenti HVAC

• Parti di macchinari

• Attrezzature agricole

• Ante e telai in metallo

• Prodotti in acciaio fabbricati

• Componenti metallici industriali generali

È possibile sviluppare diverse configurazioni di processo per acciaio, acciaio zincato, alluminio e altri substrati idonei.

Soluzioni personalizzate di pretrattamento spray

Ogni sistema di pretrattamento è progettato in base ai prodotti del cliente e alle prestazioni di rivestimento richieste.

Le informazioni importanti per la progettazione del sistema includono:

• Materiale del pezzo

• Dimensioni e peso massimi

• Stato della superficie prima del trattamento

• Capacità produttiva richiesta

• Velocità del trasportatore

• Prestazioni di corrosione richieste

• Processo chimico di pretrattamento

• Dimensioni di fabbrica disponibili

• Qualità dell'acqua e condizioni di approvvigionamento

• Fonte di energia termica

• Requisiti per il trattamento delle acque reflue

• Livello di automazione richiesto

Sulla base di questi parametri, possiamo sviluppare una soluzione personalizzata che copre il processo di pretrattamento, il tunnel di spruzzatura, i serbatoi di processo, le pompe di circolazione, la disposizione degli ugelli, il sistema di riscaldamento, la sezione di essiccazione dell'umidità, il sistema di controllo e l'integrazione con la linea completa di verniciatura a polvere.

Contattaci con le informazioni sul tuo pezzo e sulla produzione per una proposta di sistema di pretrattamento spray personalizzato.
