Sistema di trasporto aereo a trazione e libera per linee di produzione di verniciatura

Movimentazione flessibile dei materiali dall'alto per processi di verniciatura industriale

Un sistema di trasporto aereo a trazione e libera offre un trasporto flessibile dei pezzi per linee automatizzate di verniciatura a polvere, verniciatura liquida, pretrattamento e altre finiture industriali.

A differenza di un tradizionale trasportatore aereo a movimento continuo, il trasportatore a trazione e libera separa la guida di trazione dalla guida dei carrelli. Questa disposizione consente ai singoli carrelli di essere fermati, accumulati, rilasciati e trasferiti in base ai requisiti dei diversi processi produttivi.

Per le linee di verniciatura che coinvolgono più fasi di trattamento con tempi di lavorazione diversi, questa flessibilità consente di coordinare il flusso dei materiali senza richiedere che ogni pezzo si muova continuamente alla stessa velocità.

Come funziona un trasportatore a trazione e libera

Il sistema è normalmente composto da due guide coordinate:

• Guida di trazione: contiene la catena azionata continuamente che fornisce la forza motrice.

• Guida libera: supporta i singoli carrelli che trasportano i pezzi.

Attraverso meccanismi di innesto e disinnesto, i carrelli possono muoversi con la catena motorizzata o rimanere fermi in posizioni designate.

Ciò consente a diverse aree della linea di produzione di operare secondo i propri requisiti di processo.

Ad esempio, i carrelli possono:

• Muoversi continuamente attraverso sezioni di pretrattamento

• Fermarsi alle stazioni di carico o scarico

• Accumularsi prima di una cabina di verniciatura

• Attendere prima di entrare in un forno di polimerizzazione

• Trasferirsi tra diverse sezioni del trasportatore

• Seguire percorsi di processo diversi dove richiesto

La configurazione effettiva del trasportatore viene ingegnerizzata in base al processo di verniciatura, alle caratteristiche del pezzo, alla capacità produttiva e al layout della fabbrica.

Caratteristiche principali

Movimento indipendente dei carrelli

Uno dei principali vantaggi di un trasportatore a trazione e libera è la capacità di controllare individualmente i singoli carrelli all'interno del sistema di trasporto complessivo.

I carrelli possono essere:

• Trasportati

• Fermati

• Accumulati

• Rilasciati

• Indicizzati

• Trasferiti tra sezioni di processo

Ciò offre una flessibilità produttiva significativamente maggiore rispetto a un trasportatore aereo continuo di base.

Accumulo dei carrelli

I pezzi spesso richiedono tempi di permanenza diversi durante il trattamento superficiale, la verniciatura, la polimerizzazione, il raffreddamento, l'ispezione e altre fasi di produzione.

Le aree di accumulo consentono ai carrelli di attendere senza fermare l'intero sistema di trasporto.

Ciò è particolarmente utile per bilanciare il flusso di produzione tra attrezzature con tempi ciclo diversi.

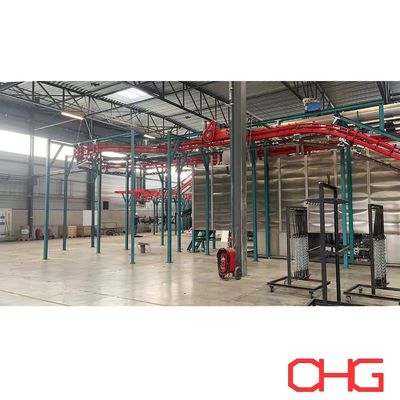

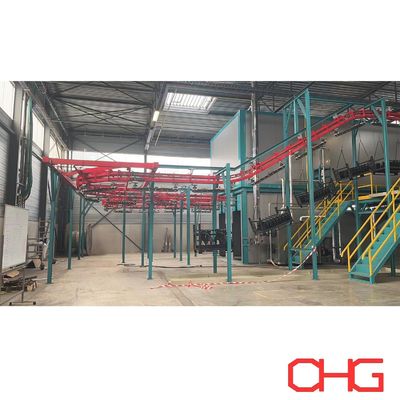

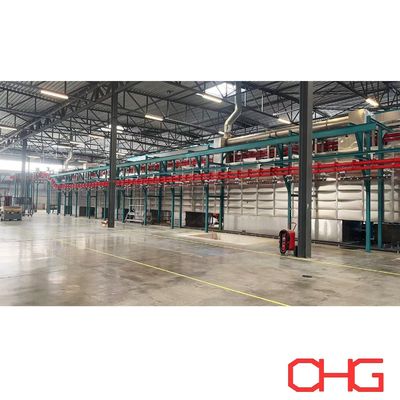

Layout del trasportatore aereo

L'installazione del trasportatore dall'alto aiuta a utilizzare in modo efficiente lo spazio di officina disponibile.

Il sistema può trasportare pezzi sopra le aree di produzione, lasciando più spazio a terra disponibile per:

• Attrezzature di pretrattamento

• Cabine di verniciatura

• Sistemi di recupero polveri

• Forni

• Stazioni operatore

• Stoccaggio materiali

• Accesso per manutenzione

Il percorso del trasportatore può essere adattato alle dimensioni della fabbrica disponibili e alla disposizione delle attrezzature.

Carrelli e sospensioni personalizzati

Il design del carrello è determinato in base ai prodotti effettivi trasportati.

Importanti fattori ingegneristici includono:

• Dimensioni del pezzo

• Peso del singolo prodotto

• Numero di prodotti per carrello

• Centro di gravità

• Orientamento di sospensione

• Distanza richiesta

• Accessibilità alla verniciatura

• Spazio libero nel forno

• Metodo di carico e scarico

Diversi carrelli e sospensioni possono essere sviluppati per componenti leggeri, grandi prodotti fabbricati o pesanti pezzi industriali.

Instradamento flessibile della produzione

Dove il processo produttivo lo richiede, un trasportatore a trazione e libera può incorporare scambi e sezioni di trasferimento per creare diversi percorsi dei materiali.

Ciò può essere utile quando:

• Prodotti diversi richiedono processi di verniciatura diversi

• Determinati pezzi necessitano di bypassare una fase di processo

• Percorsi produttivi multipli condividono attrezzature comuni

• Sono necessarie aree di buffer

• Vengono utilizzate diverse stazioni di carico o scarico

I requisiti di instradamento dovrebbero essere determinati durante la fase di progettazione della linea di produzione in base al flusso di processo effettivo.

Integrazione con attrezzature di verniciatura

Il trasportatore a trazione e libera può essere integrato con diverse sezioni di una linea di produzione di verniciatura completa, tra cui:

• Sistemi di pretrattamento a spruzzo

• Sistemi di pretrattamento a immersione

• Forni di asciugatura umidità

• Cabine di verniciatura a polvere

• Attrezzature automatiche per la verniciatura a polvere

• Stazioni di ritocco manuale

• Cabine di verniciatura liquida

• Forni di polimerizzazione

• Zone di raffreddamento

• Stazioni di ispezione

• Aree di carico e scarico

Il layout del trasportatore è coordinato con la disposizione delle attrezzature per mantenere un posizionamento adeguato del pezzo e una temporizzazione del processo in tutta la linea di produzione.

Sistema di controllo del trasportatore

Il trasportatore può essere integrato nel sistema di controllo PLC e HMI complessivo della linea di verniciatura.

A seconda della configurazione del progetto, il sistema di controllo può gestire:

• Movimento dei carrelli

• Funzioni di arresto e rilascio

• Zone di accumulo

• Velocità del trasportatore

• Instradamento del processo

• Interblocchi delle attrezzature

• Posizionamento del pezzo

• Sequenza di produzione

• Allarmi di guasto

• Stato operativo

Sensori e dispositivi di rilevamento possono essere incorporati in posizioni chiave per monitorare la posizione del carrello e coordinare il movimento del trasportatore con altre attrezzature di produzione.

Protezione di sicurezza e operativa

Un sistema di trasporto a trazione e libera richiede un'adeguata protezione meccanica ed elettrica in base al suo layout e alle condizioni operative.

A seconda del progetto, il sistema può incorporare:

• Dispositivi di arresto di emergenza

• Rilevamento carrelli

• Protezione da sovraccarico

• Interblocchi del trasportatore

• Monitoraggio della posizione

• Protezioni meccaniche

• Controllo anticollisione dove richiesto

• Indicazione di guasto e allarme

Le disposizioni di sicurezza sono determinate in base alla configurazione del trasportatore, alle caratteristiche del pezzo, all'ambiente operativo e ai requisiti applicabili del progetto.

Vantaggi per le linee di produzione di verniciatura

• Temporizzazione flessibile del processo: Diversi processi di verniciatura possono richiedere tempi di permanenza molto diversi. Il controllo indipendente dei carrelli rende più facile coordinare queste fasi all'interno di un unico sistema di produzione.
• Buffer di produzione: L'accumulo dei carrelli crea buffer tra le sezioni di processo, aiutando a ridurre l'effetto delle interruzioni temporanee sull'intera linea.
• Utilizzo efficiente dell'officina: La disposizione dall'alto riduce lo spazio occupato dalle attrezzature di trasporto materiali.
• Riduzione della movimentazione manuale: Una volta che i pezzi sono caricati sui carrelli, il trasportatore può trasferirli automaticamente tra più fasi di produzione.
• Adattabilità a diversi prodotti: Carrelli personalizzati, disposizioni delle sospensioni, aree di accumulo e instradamento possono essere sviluppati per diverse famiglie di pezzi.
• Integrazione con l'automazione: Il trasportatore può comunicare con attrezzature di verniciatura, forni, sistemi di pretrattamento e altre attrezzature di processo tramite il sistema di controllo della linea di produzione.

Applicazioni tipiche

I sistemi di trasporto a trazione e libera sono ampiamente applicabili alle linee di verniciatura industriale che trattano prodotti come:

• Componenti automobilistici

• Mobili in metallo

• Armadi e custodie elettriche

• Prodotti HVAC

• Componenti di macchinari

• Attrezzature agricole

• Porte e telai in metallo

• Scaffalature e scaffalature

• Strutture in acciaio fabbricate

• Prodotti metallici industriali generici

Il sistema può essere progettato per diverse dimensioni di pezzi e requisiti di carico in base al progetto specifico.

Trasportatore a trazione e libera vs. Trasportatore aereo continuo

Il tipo di trasportatore appropriato dovrebbe essere selezionato in base alla capacità produttiva, alle caratteristiche del pezzo, alla temporizzazione del processo, ai requisiti di automazione e al budget del progetto.

Progettazione personalizzata di trasportatori a trazione e libera

I trasportatori a trazione e libera sono ingegnerizzati in base alla linea di produzione effettiva piuttosto che selezionati come un sistema standard fisso.

Importanti informazioni di progettazione includono:

• Dimensioni del pezzo

• Peso massimo del pezzo

• Prodotti per carrello

• Capacità produttiva richiesta

• Requisiti di velocità del trasportatore

• Distanza tra i carrelli

• Metodo di carico e scarico

• Flusso di processo

• Posizioni di accumulo richieste

• Dimensioni della fabbrica e altezza libera

• Disposizione delle attrezzature

• Instradamento richiesto

• Requisiti di automazione

Sulla base di questi parametri, possiamo sviluppare una soluzione di trasporto personalizzata che copra il layout delle guide, il design dei carrelli, la disposizione delle sospensioni, il sistema di azionamento, le sezioni di accumulo, i meccanismi di trasferimento, il sistema di controllo e l'integrazione con la linea di produzione di verniciatura completa.

Contattateci con le informazioni sui vostri pezzi, i requisiti di produzione e il layout della fabbrica per una soluzione di trasporto a trazione e libera personalizzata.
