Linea di produzione di rivestimento in polvere personalizzata Il nostro sistema di trasporto aereo professionale e gratuito

Sistema di verniciatura automatizzato flessibile per prodotti metallici industriali

Questa linea di produzione di verniciatura a polvere con trasportatore Power and Free è progettata per i produttori che richiedono una movimentazione flessibile dei materiali, un flusso di produzione controllato e prestazioni affidabili di verniciatura a polvere.

Il trasportatore aereo Power and Free consente ai singoli carrelli di essere fermati, accumulati, rilasciati o trasferiti in base ai requisiti delle diverse fasi di processo. Rispetto a un trasportatore continuo convenzionale, questa configurazione offre maggiore flessibilità quando i prodotti richiedono tempi di lavorazione diversi o quando vengono gestiti più tipi di pezzi sulla stessa linea di produzione.

L'intero sistema di verniciatura può essere personalizzato in base alle dimensioni del pezzo del cliente, al peso, alla capacità produttiva, ai requisiti di verniciatura, al layout della fabbrica e al livello di automazione richiesto.

Configurazione principale della linea di produzione

A seconda dei requisiti del progetto, una linea completa di verniciatura a polvere Power and Free può integrare:

• Sistema di pretrattamento superficiale

• Sezione di asciugatura dell'umidità

• Trasportatore aereo Power and Free

• Cabina di verniciatura a polvere automatica

• Pistole elettrostatiche automatiche

• Stazioni di ritocco manuale

• Apparecchiature di alimentazione e recupero polvere

• Forno di polimerizzazione a polvere

• Sezione di raffreddamento

• Stazioni di carico e scarico

• Sistema di controllo PLC e HMI

La configurazione delle apparecchiature viene selezionata in base al processo di verniciatura effettivo anziché utilizzare una disposizione standard fissa.

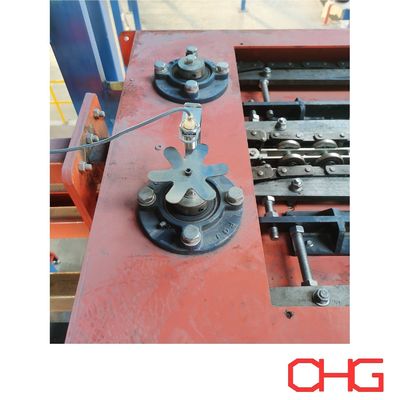

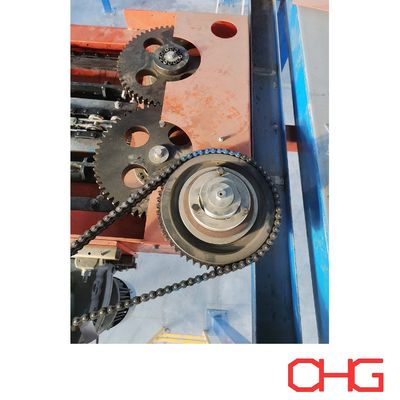

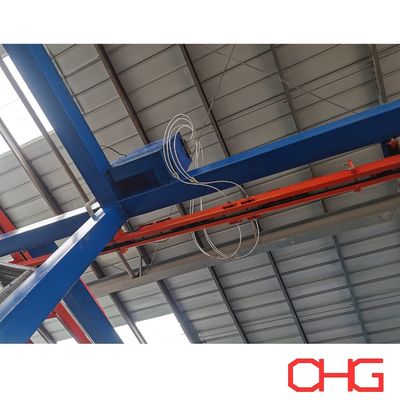

Trasportatore aereo Power and Free

Il trasportatore Power and Free utilizza binari di potenza e liberi separati.

Il binario di potenza contiene la catena motrice, mentre i carrelli viaggiano lungo il binario libero. Attraverso appropriati meccanismi di innesto e sgancio, i singoli carrelli possono operare indipendentemente all'interno del sistema di trasporto complessivo.

Ciò consente ai pezzi di:

• Spostarsi tra diverse fasi di produzione

• Fermarsi in posizioni di processo designate

• Accumularsi in aree di buffer

• Essere rilasciati in base ai requisiti di produzione

• Trasferirsi tra sezioni del trasportatore

• Seguire percorsi diversi dove il processo lo richiede

Questa flessibilità è particolarmente utile nelle linee di verniciatura automatizzate in cui le operazioni di pretrattamento, verniciatura, polimerizzazione, raffreddamento e carico possono richiedere tempi di processo diversi.

Design flessibile di carrelli e ganci

Carrelli e ganci sono progettati in base ai prodotti da verniciare anziché utilizzare un unico design universale.

Fattori importanti includono:

• Dimensioni massime del pezzo

• Peso del pezzo

• Numero di prodotti per carrello

• Orientamento di sospensione

• Centro di gravità

• Distanza richiesta tra i carrelli

• Accessibilità della pistola a spruzzo

• Dimensioni apertura forno

• Metodo di carico e scarico

Il sistema può ospitare diverse configurazioni di carrelli, dai piccoli componenti industriali ai grandi e pesanti prodotti metallici fabbricati.

Processo di verniciatura a polvere automatico

Una tipica sequenza di produzione può essere configurata come:

Carico → Pretrattamento → Asciugatura umidità → Verniciatura a polvere → Polimerizzazione a polvere → Raffreddamento → Ispezione → Scarico

1. Carico

I componenti metallici vengono montati su ganci o carrelli adatti presso la stazione di carico.

Il carico può essere manuale, assistito da carrello elevatore o integrato con altre attrezzature di movimentazione materiali a seconda delle dimensioni e del peso del pezzo.

2. Pretrattamento superficiale

Prima dell'applicazione della polvere, i pezzi subiscono il processo di pulizia e pretrattamento chimico richiesto.

A seconda del substrato e dei requisiti di verniciatura, il processo può includere:

• Sgrassaggio

• Risciacquo con acqua

• Condizionamento superficiale

• Fosfatazione o altro trattamento di conversione

• Risciacquo finale

Possono essere considerate configurazioni di pretrattamento sia a spruzzo che a immersione in base alla geometria del prodotto e ai requisiti di produzione.

3. Asciugatura dell'umidità

Dopo il pretrattamento a umido, i pezzi passano attraverso una sezione di asciugatura per rimuovere l'umidità residua prima dell'applicazione della polvere.

Superfici asciutte e adeguatamente preparate aiutano a fornire condizioni di spruzzatura elettrostatica stabili e a ridurre i difetti di verniciatura.

4. Verniciatura elettrostatica a polvere

I pezzi entrano nella cabina di verniciatura a polvere, dove le pistole elettrostatiche applicano la polvere sulle superfici metalliche messe a terra.

A seconda del livello di automazione richiesto, la sezione di verniciatura può includere:

• Pistole a spruzzo automatiche

• Reciprocatori

• Pistole di ritocco manuali

• Apparecchiature di alimentazione polvere

• Apparecchiature di recupero polvere

La verniciatura automatica fornisce un'applicazione ripetibile sulle superfici principali, mentre il ritocco manuale può essere utilizzato per geometrie complesse, aree incassate, angoli e altre posizioni difficili da verniciare.

5. Polimerizzazione a polvere

Dopo l'applicazione della polvere, i carrelli trasportano i pezzi verniciati nel forno di polimerizzazione.

In condizioni di riscaldamento controllato, la polvere si fonde, scorre e si reticola chimicamente per formare un film di rivestimento continuo.

Le condizioni di polimerizzazione sono determinate in base alle specifiche della polvere, al materiale del pezzo, allo spessore del metallo e alle prestazioni di verniciatura richieste.

6. Raffreddamento

Dopo la polimerizzazione, i pezzi si spostano nell'area di raffreddamento prima dell'ispezione e dello scarico.

Il raffreddamento ad aria naturale o forzata può essere selezionato in base alla capacità produttiva e allo spazio disponibile in fabbrica.

7. Ispezione e scarico

I prodotti finiti vengono ispezionati secondo le specifiche di verniciatura richieste prima di essere rimossi dal trasportatore.

I tipici elementi di ispezione possono includere spessore del rivestimento, aspetto, colore, brillantezza, adesione e difetti superficiali visibili.

Accumulo carrelli e buffer di produzione

Uno dei principali vantaggi di un sistema Power and Free è la capacità di creare zone di accumulo all'interno della linea di produzione.

I carrelli possono attendere in posizioni designate senza fermare l'intero sistema di trasporto.

Le aree di buffer possono essere incorporate:

• Prima delle cabine di verniciatura

• Prima dei forni di polimerizzazione

• Alle stazioni di carico

• Alle stazioni di scarico

• Tra processi con tempi ciclo diversi

• In aree di ispezione o attesa di produzione

Ciò aiuta a coordinare le diverse fasi di produzione e offre maggiore flessibilità in caso di interruzioni temporanee in una sezione della linea.

Instradamento flessibile del trasportatore

Per le linee di produzione che gestiscono diversi tipi di prodotti o requisiti di processo, il trasportatore può essere progettato con funzioni di trasferimento e instradamento.

A seconda del layout, ciò può consentire a determinati carrelli di:

• Entrare in diverse sezioni di verniciatura

• Bypassare aree di processo selezionate

• Spostarsi in zone di accumulo

• Trasferirsi su percorsi di produzione alternativi

• Raggiungere diverse stazioni di carico o scarico

La disposizione effettiva dell'instradamento è determinata in base al processo produttivo del cliente e al layout dell'officina.

Controllo trasportatore e processo basato su PLC

Il trasportatore Power and Free può essere integrato con il sistema di controllo dell'intera linea di verniciatura a polvere.

A seconda del progetto, il sistema PLC e HMI può coordinare:

• Funzionamento del trasportatore

• Movimento dei carrelli

• Posizioni di arresto e rilascio

• Zone di accumulo

• Velocità del trasportatore

• Rilevamento pezzi

• Instradamento del processo

• Interblocchi delle apparecchiature

• Funzionamento delle apparecchiature di spruzzatura

• Funzionamento del forno

• Allarmi di guasto e monitoraggio dello stato

Questa integrazione consente alla movimentazione dei materiali e alle apparecchiature di verniciatura di funzionare come un sistema di produzione coordinato.

Sicurezza e protezione delle apparecchiature

Possono essere incorporate appropriate misure di sicurezza in base al layout del trasportatore, alle caratteristiche dei pezzi e all'ambiente operativo.

Questi possono includere:

• Dispositivi di arresto di emergenza

• Rilevamento posizione carrello

• Protezione da sovraccarico del trasportatore

• Interblocchi delle apparecchiature

• Protezioni meccaniche

• Allarmi di guasto

• Controllo anticollisione dove richiesto

• Protezione operatore nelle aree di carico e scarico

La configurazione di sicurezza viene determinata durante l'ingegneria di dettaglio in base alla linea di produzione effettiva.

Vantaggi principali

Trasporto flessibile dei pezzi

Il controllo individuale dei carrelli consente di coordinare pezzi con tempi di processo e sequenze di produzione diversi.

Flusso di produzione efficiente

L'accumulo e il rilascio controllato dei carrelli aiutano a bilanciare il movimento dei materiali tra le diverse sezioni della linea di verniciatura.

Riduzione della movimentazione manuale

Una volta caricati sui carrelli, i pezzi possono essere trasportati automaticamente attraverso molteplici processi di verniciatura.

Uso efficiente dello spazio dell'officina

La disposizione del trasportatore aereo lascia più spazio a terra disponibile per le attrezzature di processo, gli operatori, la manutenzione e la movimentazione dei materiali.

Adatto a diversi prodotti

Carrelli, ganci, distanziamento e instradamento personalizzati rendono il sistema adatto a una vasta gamma di componenti metallici.

Automazione espandibile

Il trasportatore può essere integrato con apparecchiature di verniciatura automatiche, sistemi di controllo di processo e altre apparecchiature di produzione in base al livello di automazione richiesto.

Applicazioni tipiche

Le linee di verniciatura a polvere Power and Free possono essere progettate per prodotti quali:

• Componenti automobilistici

• Armadi e custodie elettriche

• Prodotti HVAC

• Mobili in metallo

• Scaffalature e scaffalature

• Componenti di macchinari

• Attrezzature agricole

• Porte e telai in metallo

• Prodotti in acciaio fabbricati

• Componenti metallici industriali generici

Linee di verniciatura a polvere Power and Free personalizzate

Ogni linea di produzione è progettata attorno ai requisiti di produzione effettivi del cliente.

Le informazioni chiave richieste per la progettazione del sistema includono:

• Materiale del pezzo

• Dimensioni massime

• Peso massimo

• Prodotti per carrello

• Capacità produttiva richiesta

• Specifiche di verniciatura

• Requisiti di pretrattamento

• Numero di colori e frequenza cambio colore

• Dimensioni della fabbrica e altezza libera

• Energia termica disponibile

• Requisiti di carico e scarico

• Posizioni di accumulo richieste

• Livello di automazione

Sulla base di questi parametri, possiamo sviluppare una soluzione personalizzata che copra il trasportatore Power and Free, il sistema di carrelli e ganci, le attrezzature di pretrattamento, la cabina di verniciatura a polvere, le apparecchiature di applicazione e recupero polvere, il sistema di polimerizzazione, la sezione di raffreddamento, il sistema di controllo e il layout completo della linea di produzione.

Contattateci con le informazioni sui vostri pezzi e i requisiti di produzione per una proposta e un preventivo personalizzati per una linea di verniciatura a polvere Power and Free.
