Sistema di trasporto aereo a catena e gancio con attrezzature integrate di sollevamento e trasferimento per complessi layout di linee di verniciatura

Movimentazione materiali personalizzata dall'alto per la produzione automatizzata di verniciatura

Questo sistema di trasporto a trazione e folle con attrezzature di sollevamento è progettato per linee di produzione di verniciatura industriale che richiedono un trasporto flessibile dei pezzi, trasferimenti verticali, accumulo e movimento controllato tra diverse sezioni di processo.

Combinando un sistema di trasporto a trazione e folle dall'alto con attrezzature di sollevamento e trasferimento, i pezzi possono essere trasportati non solo orizzontalmente attraverso la linea di produzione, ma anche verticalmente dove richiesto dal processo o dal layout della fabbrica.

Questa configurazione è particolarmente utile per le linee di verniciatura che coinvolgono stazioni di carico e scarico, layout di trasporto a più livelli, punti di trasferimento di processo, trattamenti a immersione o aree con diverse altezze di trasporto.

L'intero sistema è personalizzato in base alle dimensioni del pezzo, al peso, alla capacità produttiva, al flusso di processo, all'altezza libera della fabbrica e alla disposizione delle attrezzature di verniciatura.

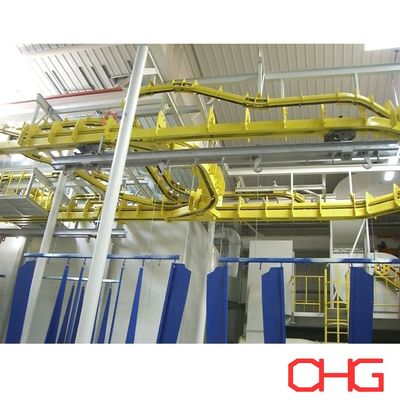

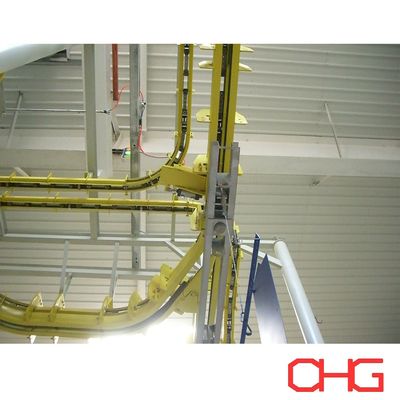

Configurazione del sistema di trasporto a trazione e folle

Il sistema di trasporto utilizza binari di trazione e folle separati.

Il binario di trazione contiene la catena azionata che fornisce la forza di trasporto, mentre i singoli carrelli viaggiano sul binario folle. Attraverso meccanismi di innesto e sgancio meccanici, i carrelli possono muoversi indipendentemente all'interno del sistema di trasporto.

Questa disposizione consente ai carrelli di:

• Attraversare sezioni di processo continue

• Fermarsi in stazioni designate

• Accumularsi in aree di buffer

• Essere rilasciati individualmente

• Trasferirsi tra sezioni di trasporto

• Cambiare percorso dove richiesto

• Coordinarsi con le attrezzature di sollevamento

Rispetto a un sistema di trasporto aereo continuo convenzionale, questo offre maggiore flessibilità per i processi di verniciatura con tempi ciclo diversi.

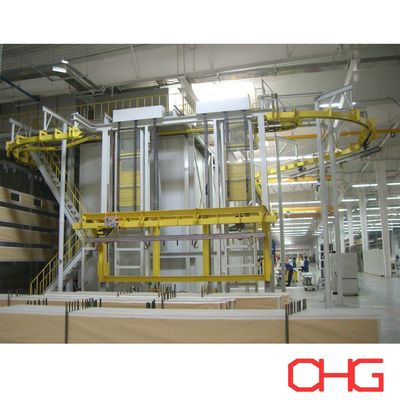

Attrezzature di sollevamento integrate

Il sistema di sollevamento fornisce un movimento verticale controllato dei carrelli o dei pezzi in posizioni designate.

A seconda del processo produttivo, le attrezzature di sollevamento possono essere integrate per:

• Sollevare i pezzi dal livello di carico al livello del sistema di trasporto dall'alto

• Abbassare i carrelli per un comodo carico o scarico

• Collegare sezioni di trasporto a diverse altezze

• Trasferire prodotti tra aree di processo

• Supportare processi a immersione o di immersione dove applicabile

• Adattare il percorso del sistema di trasporto alle restrizioni di altezza della fabbrica

La corsa di sollevamento, la capacità di carico, il metodo di trasferimento e la sequenza operativa sono ingegnerizzati in base al progetto effettivo.

Carico e scarico convenienti

Per pezzi di grandi dimensioni, pesanti o difficili da maneggiare, il carico diretto su un sistema di trasporto aereo elevato può essere scomodo.

Una stazione di sollevamento può abbassare il carrello a un'altezza di lavoro più adatta per il carico o lo scarico. Una volta che il prodotto è fissato, il carrello viene sollevato e trasferito nuovamente nel sistema di trasporto principale.

Questa disposizione può:

• Semplificare la movimentazione dei pezzi

• Ridurre il sollevamento non necessario da parte degli operatori

• Migliorare l'accesso ai carrelli e ai ganci

• Supportare la movimentazione di prodotti più grandi

• Collegare le operazioni a livello del suolo con il trasporto dall'alto

Il carico e lo scarico possono essere manuali, assistiti da carrello elevatore o coordinati con altre attrezzature di movimentazione materiali a seconda delle caratteristiche del prodotto.

Progettazione personalizzata di carrelli e ganci

I carrelli sono ingegnerizzati in base ai pezzi effettivi trasportati.

Le considerazioni di progettazione includono:

• Dimensioni massime del pezzo

• Peso massimo

• Numero di prodotti per carrello

• Centro di gravità

• Orientamento di sospensione

• Accessibilità richiesta per la verniciatura

• Distanza tra i carrelli

• Spazio libero del sistema di trasporto

• Dimensioni aperture forni

• Metodo di carico e scarico

• Requisiti di sollevamento

Appositi fissaggi e ganci aiutano a mantenere la stabilità del pezzo durante il trasporto, il sollevamento, la spruzzatura, la polimerizzazione e altri processi di verniciatura.

Accumulo e buffer dei carrelli

La tecnologia a trazione e folle consente ai carrelli di accumularsi in posizioni designate senza fermare l'intero sistema di trasporto.

Le zone di accumulo possono essere incorporate:

• Prima delle cabine di spruzzatura

• Prima dei forni di polimerizzazione

• Tra processi con tempi ciclo diversi

• Alle stazioni di carico

• Alle stazioni di scarico

• Prima delle attrezzature di sollevamento o trasferimento

• Alle aree di ispezione

Ciò fornisce buffer di produzione e aiuta a coordinare le attrezzature di verniciatura che operano a diverse velocità di processo.

Percorso flessibile del sistema di trasporto

Il percorso del sistema di trasporto può essere personalizzato in base al processo di verniciatura e allo spazio di officina disponibile.

Dove richiesto, scambi e sezioni di trasferimento possono consentire ai carrelli di seguire percorsi diversi all'interno della linea di produzione.

Le possibili configurazioni includono:

• Percorsi di trasporto principali e secondari

• Sezioni di bypass del processo

• Stazioni di verniciatura multiple

• Aree di accumulo separate

• Punti di carico e scarico alternativi

• Sezioni di trasporto a diverse altezze

Il routing flessibile può essere particolarmente utile quando diversi tipi di prodotti vengono lavorati sulla stessa linea di verniciatura.

Integrazione con attrezzature di produzione di verniciatura

Il sistema di trasporto a trazione e folle e il sistema di sollevamento possono essere integrati con vari processi e attrezzature di verniciatura, tra cui:

• Sistemi di pretrattamento a spruzzo

• Sistemi di pretrattamento a immersione

• Sezioni di asciugatura a umidità

• Cabine di spruzzatura a polvere

• Attrezzature automatiche per la spruzzatura a polvere

• Stazioni di ritocco manuale

• Attrezzature per la verniciatura a liquido

• Forni di polimerizzazione

• Zone di raffreddamento

• Stazioni di ispezione

• Aree di carico e scarico

Il layout del sistema di trasporto e la sequenza di movimento dei carrelli sono coordinati con il flusso di processo completo durante l'ingegnerizzazione.

Controllo e sincronizzazione basati su PLC

Il sistema di trasporto e le attrezzature di sollevamento possono essere integrati nel sistema di controllo PLC e HMI della linea di produzione.

A seconda della configurazione del progetto, il sistema di controllo può coordinare:

• Movimento del sistema di trasporto

• Rilevamento del carrello

• Posizioni di arresto e rilascio

• Sequenze di accumulo

• Operazioni di sollevamento e abbassamento

• Meccanismi di trasferimento

• Velocità del sistema di trasporto

• Routing del processo

• Interblocchi delle attrezzature

• Allarmi di guasto

• Stato operativo

Sensori e dispositivi di rilevamento della posizione possono essere installati in punti chiave per coordinare il movimento dei carrelli con le attrezzature di sollevamento e verniciatura.

Sicurezza e protezione delle attrezzature

Appropriate misure di sicurezza sono incorporate in base al layout delle attrezzature, al carico del carrello, all'operazione di sollevamento e all'ambiente di produzione.

A seconda dell'applicazione, il sistema può includere:

• Dispositivi di arresto di emergenza

• Rilevamento della posizione del carrello

• Rilevamento della posizione di sollevamento

• Protezione da sovraccarico

• Interblocchi meccanici

• Interblocchi del sistema di trasporto

• Controllo anticollisione dove richiesto

• Protezioni meccaniche

• Allarmi di guasto

• Protezione dell'operatore intorno alle aree di sollevamento e trasferimento

La configurazione dettagliata della sicurezza è determinata durante l'ingegneria del progetto.

Principali vantaggi

• Trasferimento materiali orizzontale e verticale: La combinazione del trasporto dall'alto con attrezzature di sollevamento consente ai carrelli di spostarsi tra diverse altezze e aree di processo all'interno di un unico sistema di movimentazione materiali coordinato.
• Flusso di produzione flessibile: Il controllo individuale dei carrelli consente ai pezzi di fermarsi, accumularsi, trasferirsi e continuare in base ai requisiti effettivi del processo.
• Migliore utilizzo dello spazio di officina: Il trasporto dall'alto riduce l'occupazione del suolo, mentre il trasferimento verticale consente di sviluppare layout di trasporto attorno alle condizioni esistenti della fabbrica.
• Movimentazione dei pezzi più semplice: L'abbassamento dei carrelli nelle posizioni di carico o scarico può semplificare la movimentazione di prodotti grandi o pesanti.
• Buffer di produzione: Le aree di accumulo aiutano a bilanciare processi con tempi ciclo diversi e riducono l'impatto di interruzioni temporanee.
• Personalizzato per diversi pezzi: La capacità del carrello, la progettazione del gancio, le attrezzature di sollevamento, il layout dei binari e la logica di controllo sono ingegnerizzati in base ai prodotti effettivi piuttosto che basati su una configurazione standard fissa.

Applicazioni tipiche

I sistemi di trasporto a trazione e folle con attrezzature di sollevamento possono essere utilizzati nelle linee di verniciatura per:

• Componenti automobilistici

• Parti di macchinari

• Armadi e custodie elettriche

• Prodotti HVAC

• Attrezzature agricole

• Mobili in metallo

• Sistemi di stoccaggio

• Prodotti in acciaio fabbricato

• Grandi componenti industriali

• Prodotti metallici generici

La configurazione appropriata dipende dal peso del pezzo, dalle dimensioni, dal processo di verniciatura e dalla capacità produttiva richiesta.

Configurazione tecnica

Soluzioni personalizzate di trasporto e sollevamento

Ogni sistema di trasporto a trazione e folle è progettato in base al processo produttivo del cliente e alle condizioni della fabbrica.

Le informazioni ingegneristiche importanti includono:

• Dimensioni del pezzo

• Peso massimo del pezzo

• Prodotti per carrello

• Capacità produttiva richiesta

• Flusso di processo

• Distanza tra i carrelli

• Requisiti di velocità del sistema di trasporto

• Dimensioni della fabbrica e altezza libera

• Altezza di sollevamento richiesta

• Metodo di carico e scarico

• Posizioni di accumulo

• Percorso del sistema di trasporto

• Layout delle attrezzature di verniciatura

• Livello di automazione richiesto

Sulla base di questi parametri, possiamo sviluppare una soluzione personalizzata che copra il sistema di binari a trazione e folle, i carrelli, i ganci, le attrezzature di sollevamento, le sezioni di accumulo, i meccanismi di trasferimento, il sistema di azionamento, il controllo PLC, la protezione di sicurezza e l'integrazione con l'intera linea di produzione di verniciatura.

Contattateci con le informazioni sul vostro pezzo, il processo di verniciatura e il layout della fabbrica per una proposta personalizzata di sistema di trasporto e sollevamento a trazione e folle.
