Linea di verniciatura a polvere progettata per estrusi di alluminio con sistema di finitura personalizzato e trasportatore aereo per il flusso di produzione

Sistema di finitura personalizzato per profili in alluminio architettonici e industriali

Questa linea di produzione automatica di verniciatura a polvere è progettata per profili in alluminio e componenti in alluminio estruso con diverse lunghezze, sezioni trasversali e requisiti di rivestimento.

Il sistema integra il pretrattamento superficiale, l'essiccazione, l'applicazione elettrostatica della polvere, l'indurimento, il raffreddamento e la movimentazione dei materiali in un processo di produzione coordinato. Un sistema di trasporto aereo trasporta i profili tra le principali sezioni di trattamento, mentre il carico e lo scarico manuale offrono flessibilità per la gestione di diverse dimensioni di prodotti e lotti di produzione.

Ogni linea è personalizzata in base ai prodotti in alluminio del cliente, alla produzione richiesta, alle specifiche del rivestimento, alle dimensioni della fabbrica e al livello di automazione desiderato.

Processo completo di rivestimento del profilo in alluminio

Una tipica sequenza produttiva può essere configurata come:

Caricamento manuale → Pretrattamento superficiale → Asciugatura con umidità → Spruzzatura elettrostatica della polvere → Indurimento della polvere → Raffreddamento → Ispezione → Scarico manuale

Il processo dettagliato di pretrattamento e rivestimento viene selezionato in base alla lega di alluminio, alle condizioni della superficie, alle prestazioni di corrosione richieste e alle specifiche di finitura applicabili.

Pretrattamento superficiale dell'alluminio

Una corretta preparazione della superficie è essenziale prima dell'applicazione della polvere.

I profili in alluminio possono contenere olio, polvere, residui di estrusione, ossidi e altri contaminanti che possono interferire con l'adesione e l'aspetto del rivestimento.

A seconda dei requisiti del progetto, il processo di pretrattamento può comprendere fasi quali:

• Sgrassaggio

• Risciacquo con acqua

• Incisione o trattamento superficiale

• Risciacquo aggiuntivo

• Condizionamento superficiale ove richiesto

• Trattamento di conversione

• Risciacquo finale

Per i prodotti in alluminio è possibile selezionare processi di conversione cromati o esenti da cromo idonei in base al sistema di rivestimento richiesto e ai requisiti ambientali.

Il pretrattamento può essere progettato come sistema a spruzzo o ad immersione a seconda della geometria del profilo, della capacità produttiva, del processo chimico e delle condizioni di fabbrica.

Asciugatura tramite umidità

Dopo il pretrattamento a umido, i profili in alluminio passano attraverso una sezione di asciugatura per rimuovere l'acqua residua prima della spruzzatura a polvere.

Una superficie adeguatamente asciugata fornisce condizioni più stabili per l'applicazione della polvere elettrostatica e aiuta a prevenire difetti di rivestimento legati all'umidità.

Le condizioni di essiccazione sono determinate in base alle dimensioni del profilo, alla velocità della linea, al processo di pretrattamento e ai requisiti di produzione.

Spruzzatura elettrostatica automatica di polveri

Dopo l'essiccazione, i profili entrano nella cabina di verniciatura a polvere.

Le pistole a spruzzo elettrostatiche automatiche applicano particelle di polvere caricate sulle superfici di alluminio messe a terra. La disposizione di spruzzatura è progettata in base alle dimensioni del profilo, alla geometria della sezione trasversale, alla velocità del trasportatore e alla copertura del rivestimento richiesta.

A seconda dell'applicazione, la sezione di verniciatura a polvere può incorporare:

• Pistole a spruzzo elettrostatiche automatiche

• Reciprocatori

• Stazioni di ritocco manuale

• Attrezzature per il rifornimento di polvere

• Sistema di recupero polveri

• Attrezzature per il cambio colore

Il ritocco manuale può essere combinato con la spruzzatura automatica quando i prodotti contengono aree incassate o elementi trasversali complessi che richiedono una copertura aggiuntiva.

Sistema di recupero polveri

La polvere sovraspruzzata può essere raccolta attraverso un apposito sistema di recupero.

La configurazione di ripristino viene selezionata in base a fattori quali:

• Capacità produttiva

• Numero di colori

• Frequenza del cambio colore

• Requisiti per l'utilizzo delle polveri

• Configurazione cabina di verniciatura

• Tempo di pulizia richiesto

È possibile incorporare diverse soluzioni di recupero in base alla strategia di produzione del cliente e ai requisiti di verniciatura a polvere.

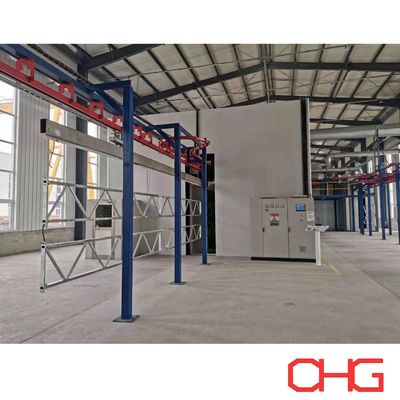

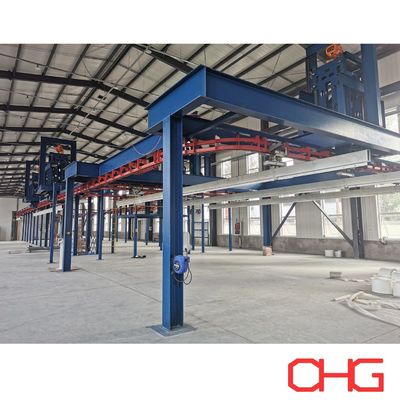

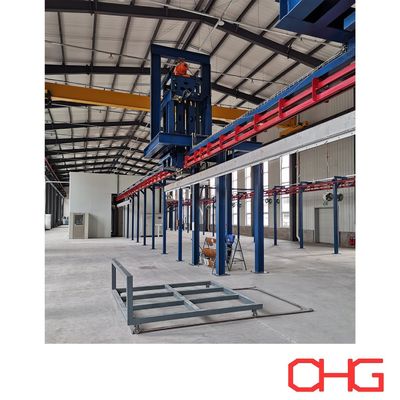

Sistema di trasporto aereo

Il trasportatore aereo collega le diverse fasi di produzione e mantiene il movimento controllato dei profili di alluminio lungo tutta la linea di rivestimento.

Il sistema di trasporto è progettato secondo:

• Lunghezza massima del profilo

• Peso del pezzo

• Profili per gruccia

• Capacità produttiva richiesta

• Distanza tra i ganci

• Velocità della linea

• Altezza libera dalla fabbrica

• Disposizione delle attrezzature

A seconda del flusso di produzione richiesto, è possibile prendere in considerazione un trasportatore aereo continuo o un trasportatore Power and Free.

È inoltre possibile sviluppare ganci personalizzati in base alla geometria del profilo in alluminio e all'orientamento del rivestimento richiesto.

Indurimento in polvere

Dopo l'applicazione della polvere, i profili verniciati vengono trasportati nel forno di polimerizzazione.

In condizioni di riscaldamento controllate, la polvere applicata si scioglie, scorre e si reticola chimicamente per formare una pellicola di rivestimento continua.

La prestazione di polimerizzazione dipende non solo dalla temperatura dell'aria del forno ma anche dalla temperatura effettiva del metallo dei profili di alluminio. Le condizioni di stagionatura richieste dovrebbero pertanto essere progettate in base a:

• Specifiche di polimerizzazione del produttore della polvere

• Dimensioni del profilo

• Spessore della sezione in alluminio

• Velocità del trasportatore

• Capacità produttiva

• Prestazioni di rivestimento richieste

I metodi di riscaldamento adatti possono essere selezionati in base alla fonte di energia disponibile del cliente e alle condizioni di fabbrica.

Raffreddamento e ispezione finale

Dopo la stagionatura, i profili passano attraverso una sezione di raffreddamento prima dello scarico.

Una volta sufficientemente raffreddati, i prodotti finiti possono essere ispezionati secondo le specifiche di qualità richieste.

Gli elementi di ispezione tipici possono includere:

• Spessore del rivestimento

• Aspetto superficiale

• Colore

• Lucentezza

• Adesione

• Uniformità del rivestimento

• Difetti superficiali visibili

È possibile specificare ulteriori test prestazionali in base agli standard di rivestimento del cliente e ai requisiti di utilizzo finale.

Carico e scarico flessibili

Il carico e lo scarico manuale offrono flessibilità pratica quando la linea gestisce profili con lunghezze, sezioni trasversali e quantità di lotti diverse.

La disposizione di carico, la spaziatura delle grucce e l'orientamento del prodotto vengono considerati insieme durante i calcoli della capacità produttiva per garantire che la configurazione del trasportatore corrisponda alla produzione richiesta.

Ove necessario, è possibile sviluppare anche altre soluzioni di movimentazione dei materiali per requisiti di automazione più elevati.

Applicazioni tipiche

Le linee automatiche di verniciatura a polvere di profili in alluminio possono essere progettate per prodotti quali:

• Estrusioni architettoniche in alluminio

• Profili per finestre e porte

• Componenti per facciate continue

• Profili industriali in alluminio

• Profili di mobili

• Prodotti decorativi in ​​alluminio

• Cornici di pannelli solari

• Componenti di trasporto

• Prodotti generali in alluminio estruso

Applicazioni diverse possono richiedere processi di pretrattamento, specifiche della polvere, disposizioni del trasportatore e condizioni di polimerizzazione diversi.

Linee di verniciatura a polvere personalizzate per profili in alluminio

Non esiste un’unica linea di produzione standard adatta a ogni produttore di profili in alluminio. Le dimensioni e la configurazione dell'apparecchiatura devono essere determinate in base ai prodotti reali e alle condizioni di produzione richieste.

Le informazioni importanti per l'ingegneria includono:

• Disegni o sezioni trasversali di profili in alluminio

• Lunghezze massime e minime del profilo

• Dimensioni massime del pezzo

• Peso del pezzo

• Capacità oraria o giornaliera richiesta

• Profili per gruccia

• Specifica del rivestimento richiesto

• Requisiti del processo di pretrattamento

• Numero di colori in polvere

• Frequenza del cambio colore

• Dimensioni di fabbrica disponibili e altezza libera

• Energia termica disponibile

• Condizioni elettriche locali

• Livello di automazione richiesto

Sulla base di questi parametri, possiamo sviluppare una soluzione personalizzata che copre il sistema di pretrattamento, la sezione di essiccazione dell'umidità, il trasportatore aereo, la cabina di spruzzatura delle polveri, le apparecchiature automatiche per l'applicazione delle polveri, il sistema di recupero delle polveri, il forno di polimerizzazione, la sezione di raffreddamento, il sistema di controllo e il layout completo della linea di produzione.

Contattaci con le specifiche del tuo profilo in alluminio e i requisiti di produzione per una proposta tecnica e un preventivo personalizzati.
