Linea automatica di rivestimento in polvere per la produzione di componenti per nastri trasportatori personalizzati

Linea di verniciatura a polvere automatica personalizzata con trasportatore Power and Free

Sistema di verniciatura a polvere flessibile per varie parti metalliche industriali

Questa linea di produzione automatica di verniciatura a polvere è progettata per componenti metallici con diverse dimensioni, forme, pesi e requisiti di verniciatura. Il sistema combina l'applicazione automatica di polvere con la movimentazione flessibile dei materiali per fornire una soluzione efficiente per la finitura superficiale industriale.

La linea è dotata di una cabina di verniciatura a polvere in PVC resistente e di un sistema di trasporto aereo Power and Free. I pezzi vengono caricati manualmente sul trasportatore, trasportati automaticamente attraverso i principali processi di verniciatura e scaricati manualmente dopo la polimerizzazione e il raffreddamento.

Questa configurazione offre una combinazione pratica di automazione e flessibilità, rendendola adatta ai produttori che lavorano più tipi di prodotti o pezzi con requisiti di produzione variabili.

Caratteristiche principali della linea di produzione

Il sistema può essere configurato con:

• Cabina di verniciatura a polvere in PVC

• Pistole automatiche elettrostatiche a spruzzo di polvere

• Stazioni di ritocco manuali dove richiesto

• Trasportatore aereo Power and Free

• Carrelli e ganci personalizzati

• Apparecchiature di alimentazione e recupero della polvere

• Sistema di polimerizzazione della polvere

• Sezione di raffreddamento

• Carico e scarico manuale

• Controllo di produzione basato su PLC

La configurazione dettagliata delle attrezzature viene determinata in base ai pezzi del cliente, alla capacità di produzione, alle specifiche di verniciatura e alle condizioni di fabbrica.

Cabina di verniciatura a polvere in PVC

La sezione di applicazione della polvere utilizza una cabina di verniciatura in PVC adatta per operazioni di verniciatura a polvere automatica.

Le dimensioni della cabina e la disposizione interna sono progettate in base a fattori quali:

• Dimensioni massime del pezzo

• Orientamento di sospensione del pezzo

• Posizione del trasportatore

• Numero di pistole a spruzzo automatiche

• Requisiti di ritocco manuale

• Metodo di recupero della polvere

• Capacità di produzione

• Requisiti di cambio colore

La cabina può essere integrata con apparecchiature di estrazione e recupero della polvere per raccogliere la polvere in eccesso e mantenere condizioni di spruzzatura adeguate.

Applicazione automatica della polvere

I pezzi entrano automaticamente nella cabina di verniciatura attraverso il sistema di trasporto, dove le pistole elettrostatiche a spruzzo di polvere applicano particelle di polvere cariche sulle superfici metalliche messe a terra.

A seconda della geometria del prodotto, la sezione di spruzzatura può includere:

• Pistole elettrostatiche automatiche a spruzzo

• Ricircolatori

• Apparecchiature di alimentazione della polvere

• Pistole per ritocco manuale

• Apparecchiature di recupero della polvere

La spruzzatura automatica fornisce un'applicazione di polvere ripetibile per la produzione regolare, mentre il ritocco manuale può essere aggiunto per angoli, sezioni incassate, strutture saldate e altre aree difficili da raggiungere.

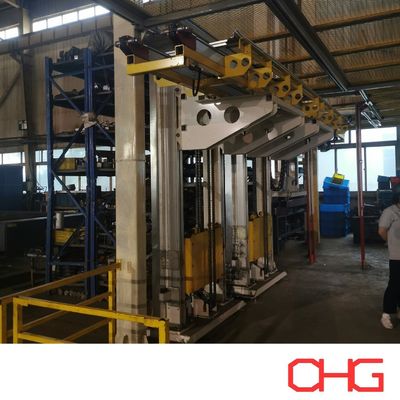

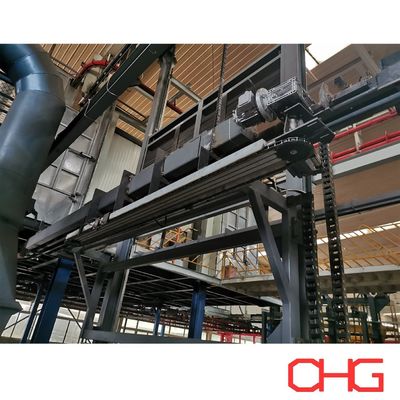

Trasportatore aereo Power and Free

La linea di produzione adotta un trasportatore Power and Free per il trasporto flessibile dei pezzi.

A differenza di un trasportatore aereo continuo convenzionale, il sistema Power and Free consente di fermare, accumulare, rilasciare e trasferire i carrelli individuali in base ai requisiti delle diverse fasi di processo.

Ciò consente di:

• Coordinare processi con tempi di ciclo diversi

• Creare buffer di accumulo

• Fermare i carrelli nelle stazioni designate

• Controllare il movimento dei pezzi tra le sezioni di produzione

• Adattare il flusso di produzione a diversi tipi di prodotto

• Ridurre il trasferimento manuale non necessario dei materiali

La spaziatura dei carrelli, il percorso del trasportatore, il design dei ganci, la capacità di carico e la velocità operativa sono personalizzati in base ai pezzi effettivi e alla produzione richiesta.

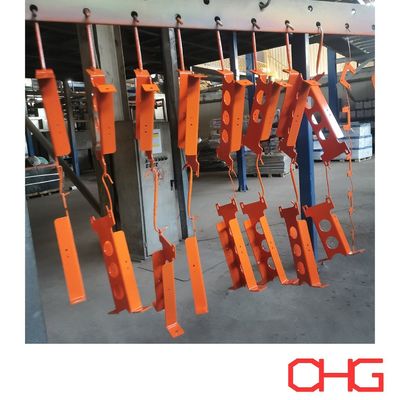

Carico e scarico manuale

Il carico e lo scarico manuale offrono flessibilità nella movimentazione di componenti con diverse dimensioni e geometrie.

Alla stazione di carico, gli operatori posizionano i pezzi su ganci o carrelli personalizzati. Il trasportatore Power and Free li trasporta quindi attraverso il processo di produzione.

Dopo il completamento della verniciatura, della polimerizzazione e del raffreddamento, i pezzi finiti tornano all'area di scarico per la rimozione manuale.

Per prodotti di grandi dimensioni o pesanti, la disposizione di carico e scarico può anche essere coordinata con carrelli elevatori o altre attrezzature di movimentazione dei materiali, se necessario.

Processo tipico di verniciatura a polvere

A seconda dell'ambito del progetto, una linea completa di verniciatura a polvere può includere:

Carico → Pretrattamento superficiale → Asciugatura umidità → Spruzzatura polvere → Polimerizzazione polvere → Raffreddamento → Ispezione → Scarico

Pretrattamento superficiale

I componenti metallici vengono puliti e trattati chimicamente prima dell'applicazione della polvere.

Il processo di pretrattamento viene selezionato in base al materiale del substrato, alle condizioni della superficie e alle prestazioni anticorrosione richieste.

Asciugatura umidità

Dopo il pretrattamento umido, l'umidità residua viene rimossa prima che i pezzi entrino nella cabina di verniciatura a polvere.

Spruzzatura polvere

Le pistole elettrostatiche automatiche a spruzzo applicano la polvere sui pezzi messi a terra. Il ritocco manuale può essere integrato dove è necessaria una copertura aggiuntiva.

Polimerizzazione polvere

I componenti verniciati entrano nel forno di polimerizzazione, dove il riscaldamento controllato fa sciogliere, fluire e reticolare chimicamente la polvere in un film di rivestimento continuo.

Le condizioni di polimerizzazione sono selezionate in base alle specifiche del produttore della polvere e alle caratteristiche termiche del pezzo.

Raffreddamento e ispezione

Dopo la polimerizzazione, i prodotti vengono raffreddati prima dello scarico. I componenti finiti possono quindi essere ispezionati per spessore del rivestimento, aspetto, adesione, colore, brillantezza e altri requisiti di qualità specifici del progetto.

Soluzioni di verniciatura a polvere ingegnerizzate su misura

Le nostre linee di produzione di verniciatura a polvere non si basano su un'unica configurazione fissa. Ogni sistema è progettato in base ai requisiti di produzione del cliente.

Per la valutazione tecnica e il preventivo, le seguenti informazioni sono particolarmente utili:

• Materiale del pezzo

• Disegni o fotografie del prodotto

• Dimensioni massime

• Peso massimo

• Capacità oraria o giornaliera richiesta

• Prodotti per carrello

• Prestazioni di rivestimento richieste

• Requisiti di pretrattamento

• Specifiche della polvere

• Numero di colori

• Frequenza di cambio colore

• Dimensioni della fabbrica e altezza libera

• Energia termica disponibile

• Specifiche elettriche locali

• Metodo di carico e scarico

• Livello di automazione richiesto

Sulla base di queste informazioni, possiamo sviluppare il processo di produzione appropriato, la configurazione delle attrezzature, il layout del trasportatore Power and Free, la cabina di verniciatura a polvere in PVC, il sistema di applicazione e recupero della polvere, la soluzione di polimerizzazione, il sistema di controllo e la disposizione completa della linea.

Contattateci con le specifiche dei vostri pezzi e i requisiti di produzione per una proposta e un preventivo personalizzati per la linea di verniciatura a polvere.
