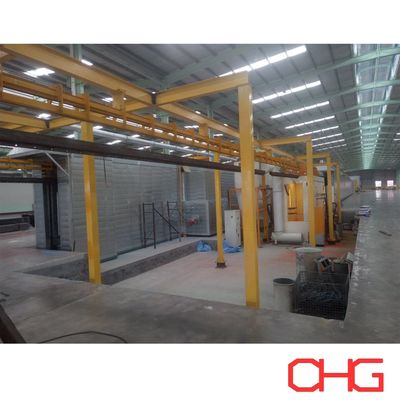

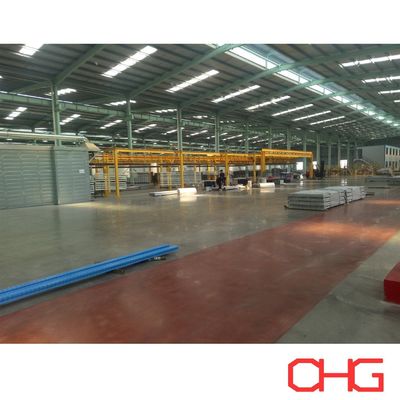

Linea continua di verniciatura a polvere per profili in alluminio con movimentazione manuale e sistema di trattamento superficiale a convogliatore aereo

Linea di produzione di verniciatura a polvere di profili in alluminio con trasportatore aereo

Sistema di finitura superficiale personalizzato per estrusi di alluminio

Questa linea di produzione di verniciatura a polvere per profili in alluminio fornisce una soluzione integrata per la finitura superficiale di estrusi di alluminio architettonici e industriali.

Il sistema utilizza un trasportatore aereo per trasportare i profili attraverso le principali fasi di produzione, creando un flusso di lavoro continuo dal pretrattamento e essiccazione all'applicazione della polvere, polimerizzazione, raffreddamento e ispezione finale. Il carico e lo scarico manuale consentono ai produttori di gestire profili con lunghezze, sezioni trasversali e requisiti di lotto diversi senza introdurre inutili complessità nel processo di movimentazione dei materiali.

Ogni linea di produzione è progettata in base ai prodotti in alluminio reali, alla produzione richiesta, alle specifiche del rivestimento, alle condizioni di fabbrica e al livello di automazione desiderato.

Configurazione dell'attrezzatura principale

Una linea completa di verniciatura a polvere di profili in alluminio può includere:

• Sistema di pretrattamento superficiale dell'alluminio

• Sezioni di risciacquo con acqua

• Forno per l'essiccazione dell'umidità

• Trasportatore aereo

• Cabina di verniciatura a polvere

• Pistole a spruzzo elettrostatiche automatiche

• Attrezzatura per ritocco manuale

• Sistema di alimentazione polvere

• Attrezzature per il recupero delle polveri

• Forno per polimerizzazione a polvere

• Sezione di raffreddamento

• Controllo PLC e HMI

• Stazioni di carico e scarico manuali

La configurazione finale dell'attrezzatura dipende dal processo di produzione del cliente e dai requisiti di rivestimento.

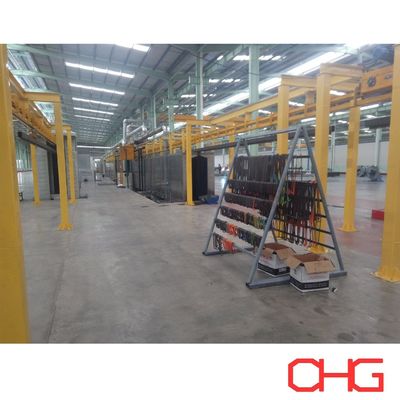

Movimentazione di materiali sopraelevati

I profili lunghi in alluminio richiedono un posizionamento stabile e una spaziatura adeguata mentre attraversano la linea di produzione.

Il trasportatore aereo è progettato in base a fattori quali:

• Lunghezza massima del profilo

• Sezione trasversale del profilo

• Peso del pezzo

• Profili per gruccia

• Distanza tra i ganci

• Capacità di linea richiesta

• Velocità del trasportatore

• Altezza libera dell'officina

• Disposizione delle attrezzature

Vengono selezionati ganci e punti di sospensione adeguati per mantenere stabili i profili pur mantenendo un accesso sufficiente per il pretrattamento, la spruzzatura della polvere e l'indurimento.

Per le applicazioni che richiedono l'accumulo di trasportatori o un controllo della produzione più flessibile, è possibile prendere in considerazione anche un trasportatore Power and Free.

Pretrattamento profili in alluminio

La preparazione della superficie ha un'influenza significativa sull'adesione e sulle prestazioni di corrosione del rivestimento in polvere finito.

Prima dell'applicazione della polvere, i profili di alluminio vengono puliti e trattati chimicamente per rimuovere i contaminanti e creare una superficie adatta per il rivestimento.

Una tipica sequenza di pretrattamento dell'alluminio può includere:

Sgrassaggio → Risciacquo → Acquaforte/Trattamento superficiale → Risciacquo → Trattamento di conversione → Risciacquo finale

La sequenza effettiva è determinata dalla lega di alluminio, dalle condizioni della superficie, dal sistema chimico e dalle prestazioni di rivestimento richieste.

Pulizia e sgrassaggio

Olio, grasso, polvere, residui di estrusione e altri contaminanti vengono rimossi dalla superficie dell'alluminio prima di un ulteriore trattamento chimico.

Incisione e trattamento superficiale

Ove richiesto, è possibile incorporare uno stadio di attacco chimico o relativo trattamento superficiale per preparare il substrato di alluminio per il successivo trattamento di conversione.

Trattamento di conversione

A seconda delle specifiche di progetto, la linea può utilizzare un apposito trattamento di conversione cromato o esente da cromo.

Il processo selezionato aiuta a stabilire un'interfaccia adeguata tra il substrato di alluminio e il rivestimento in polvere, contribuendo al contempo alla necessaria protezione dalla corrosione.

Risciacquo finale

I residui chimici del processo vengono rimossi prima che i profili procedano all'asciugatura. I requisiti del risciacquo finale, inclusa la qualità dell'acqua, vengono determinati in base al prodotto chimico di pretrattamento selezionato.

Asciugatura con umidità prima dell'applicazione della polvere

Dopo il pretrattamento ad umido, i profili in alluminio entrano in una sezione di essiccazione per eliminare l'umidità superficiale residua.

Il sistema di asciugatura è progettato secondo:

• Dimensioni del profilo

• Spessore della sezione in alluminio

• Velocità del trasportatore

• Capacità produttiva

• Processo di pretrattamento

• Condizioni di asciugatura richieste

Una superficie del pezzo sufficientemente asciutta fornisce le condizioni adatte per la successiva applicazione di polvere elettrostatica.

Applicazione di polvere elettrostatica

I profili in alluminio preparati entrano nella cabina di verniciatura a polvere, dove la polvere caricata elettrostaticamente viene applicata sui pezzi messi a terra.

A seconda delle esigenze produttive, la sezione di spruzzatura può abbinare:

• Pistole a spruzzo automatiche

• Reciprocatori

• Pistole per ritocco manuali

• Attrezzature per il rifornimento di polvere

• Attrezzature per il recupero delle polveri

Le pistole automatiche forniscono un'applicazione ripetibile durante la produzione continua, mentre il ritocco manuale può essere utilizzato per sezioni trasversali complicate, aree incassate e posizioni che richiedono copertura aggiuntiva.

La quantità e il posizionamento della pistola a spruzzo sono determinati in base alla geometria del profilo, alla velocità della linea, alla potenza richiesta e alle specifiche del rivestimento.

Recupero polveri e gestione del colore

La polvere spruzzata in eccesso viene raccolta dal sistema di estrazione e recupero della cabina.

La configurazione di ripristino appropriata dipende da:

• Numero di colori in polvere

• Frequenza dei cambiamenti di colore

• Volume di produzione

• Requisiti per il recupero delle polveri

• Tempo di pulizia richiesto

• Configurazione cabina di verniciatura

Per i produttori che producono diversi colori, è necessario considerare i requisiti di cambio colore durante la progettazione iniziale della cabina e del sistema di recupero.

Indurimento in polvere

Dopo la spruzzatura, i profili rivestiti vengono convogliati nel forno di polimerizzazione.

Durante l'indurimento, la polvere si scioglie, scorre e si reticola per formare la pellicola di rivestimento finita.

Il sistema di polimerizzazione è progettato in base ai requisiti del produttore di polveri e alle caratteristiche termiche dei profili di alluminio.

I fattori importanti includono:

• Temperatura del metallo richiesta

• Specifiche di polimerizzazione delle polveri

• Sezione trasversale del profilo e spessore della parete

• Velocità del trasportatore

• Capacità produttiva

• Configurazione del forno

• Energia termica disponibile

Le corrette condizioni di polimerizzazione sono importanti per ottenere l'aspetto, l'adesione, le proprietà meccaniche e le prestazioni del rivestimento a lungo termine richieste.

Raffreddamento e ispezione finale

Dopo aver lasciato il forno di polimerizzazione, i profili rivestiti passano attraverso una sezione di raffreddamento prima dello scarico e dell'ulteriore movimentazione.

I prodotti finiti possono quindi essere ispezionati secondo le specifiche di qualità richieste.

Gli elementi di ispezione tipici includono:

• Spessore del film secco

• Aspetto superficiale

• Colore e brillantezza

• Adesione del rivestimento

• Uniformità del rivestimento

• Difetti visibili

È possibile incorporare ulteriori test in base agli standard di prodotto del cliente e ai requisiti di utilizzo finale.

Applicazioni tipiche

La linea di produzione può essere personalizzata per prodotti in alluminio come:

• Profili per finestre e porte

• Profili per facciate continue

• Estrusioni architettoniche in alluminio

• Profili industriali in alluminio

• Componenti per mobili

• Profili decorativi in ​​alluminio

• Cornici di pannelli solari

• Componenti del sistema costruttivo

• Estrusioni legate ai trasporti

• Prodotti generali in alluminio

Poiché prodotti diversi hanno sezioni trasversali e requisiti di finitura diversi, il layout e il processo della linea di produzione dovrebbero essere sviluppati attorno alla gamma di prodotti effettiva.

Soluzioni personalizzate di verniciatura a polvere di alluminio

Ogni linea di verniciatura a polvere di profili in alluminio è progettata in base alle condizioni di produzione specifiche del progetto.

Per sviluppare la soluzione tecnica adeguata, le seguenti informazioni sono particolarmente importanti:

• Disegni o sezioni trasversali di profili in alluminio

• Lunghezze massime e minime del profilo

• Dimensioni massime del pezzo

• Peso del profilo

• Capacità produttiva oraria o giornaliera richiesta

• Numero di profili per appendiabiti

• Specifica del rivestimento richiesto

• Requisiti di pretrattamento

• Tipo di polvere

• Numero di colori

• Frequenza del cambio colore

• Dimensioni di fabbrica e altezza libera

• Fonte di energia disponibile

• Condizioni elettriche locali

• Livello di automazione richiesto

Sulla base di queste informazioni, possiamo progettare il sistema di pretrattamento, l'attrezzatura di essiccazione, il trasportatore aereo, la cabina di spruzzatura della polvere, l'attrezzatura per l'applicazione e il recupero della polvere, il forno di polimerizzazione, la sezione di raffreddamento, il sistema di controllo e il layout completo della linea di produzione per soddisfare i requisiti di produzione del cliente.

Contattaci con le informazioni sul tuo profilo in alluminio e la capacità produttiva richiesta per una proposta tecnica e un preventivo personalizzati.
